第一作者：朱曉雪，楊凱

通訊作者：楊建

通訊單位：南京工業(yè)大學

楊建，南京工業(yè)大學教授，博士生導(dǎo)師，長期從事結(jié)構(gòu)－功能一體化材料的應(yīng)用基礎(chǔ)研究：微波功能材料，先進陶瓷及其成型技術(shù)，二維過渡族金屬碳（氮）化物，電化學儲能材料。

研究背景

便攜式電子產(chǎn)品、電動汽車和儲能電站的快速發(fā)展刺激了對高能量密度和高安全性鋰離子電池（LIBs）日益增長的需求。然而，主要商用石墨負極材料具有理論比容量低（372 mAh g^-1）和鋰枝晶生長等問題極大地限制了鋰離子電池的發(fā)展。此外，在LIB負極的傳統(tǒng)制備工藝中，導(dǎo)電劑和粘結(jié)劑的使用不僅會犧牲能量密度，破壞導(dǎo)電網(wǎng)絡(luò)，還會導(dǎo)致工藝復(fù)雜化。因此，開發(fā)高容量、無添加的新型鋰離子電池陽極意義重大。

成果簡介

鑒于此，南京工業(yè)大學楊建教授在ACS Applied Materials & Interfaces期刊上發(fā)表了題為“Additive-Free Anode with High Stability: Nb₂CT_x MXene Prepared by HCl-LiF Hydrothermal Etching for Lithium-Ion Batteries”的研究論文。本文開發(fā)了一種粘度可調(diào)的有機F-Nb₂CT_x墨汁，直接作為無添加劑LIBs負極具有優(yōu)異的長期循環(huán)穩(wěn)定性。首先，本研究選擇了理論比容量（542 mAh g^-1）更高的新型Nb₂CT_x MXene，采用簡單的一步HCl-LiF水熱腐蝕法制備了高質(zhì)量的F-Nb₂CT_x納米片，其電導(dǎo)率可達500 S cm^-1。其次，利用HCl誘導(dǎo)絮凝和NMP處理進一步制備了粘度可調(diào)的有機F-Nb₂CT_x墨汁。將F-Nb₂CT_x墨汁直接作為無添加劑LIBs負極時，其在1 A g^-1條件下循環(huán)5000次后，可逆比容量為444.0 mAh g^-1，表現(xiàn)出優(yōu)異的循環(huán)性能。

研究亮點

1. 采用HCl-LiF水熱腐蝕法制備了高質(zhì)量F-Nb₂CT_x納米片，其電導(dǎo)率高達500 S cm^-1，提升了兩個數(shù)量級。

2. 成功制備了粘度可調(diào)的有機F-Nb₂CT_x墨汁，可直接作為無添加劑LIBs負極。

3. 有機F-Nb₂CT_x墨汁在1 A g^-1條件下循環(huán)5000次后，可逆比容量為444.0 mAh g^-1，表現(xiàn)出優(yōu)異的循環(huán)性能。

4. F-Nb₂CT_x在充放電過程中表現(xiàn)出有趣的原位電化學氧化現(xiàn)象。

圖文解讀

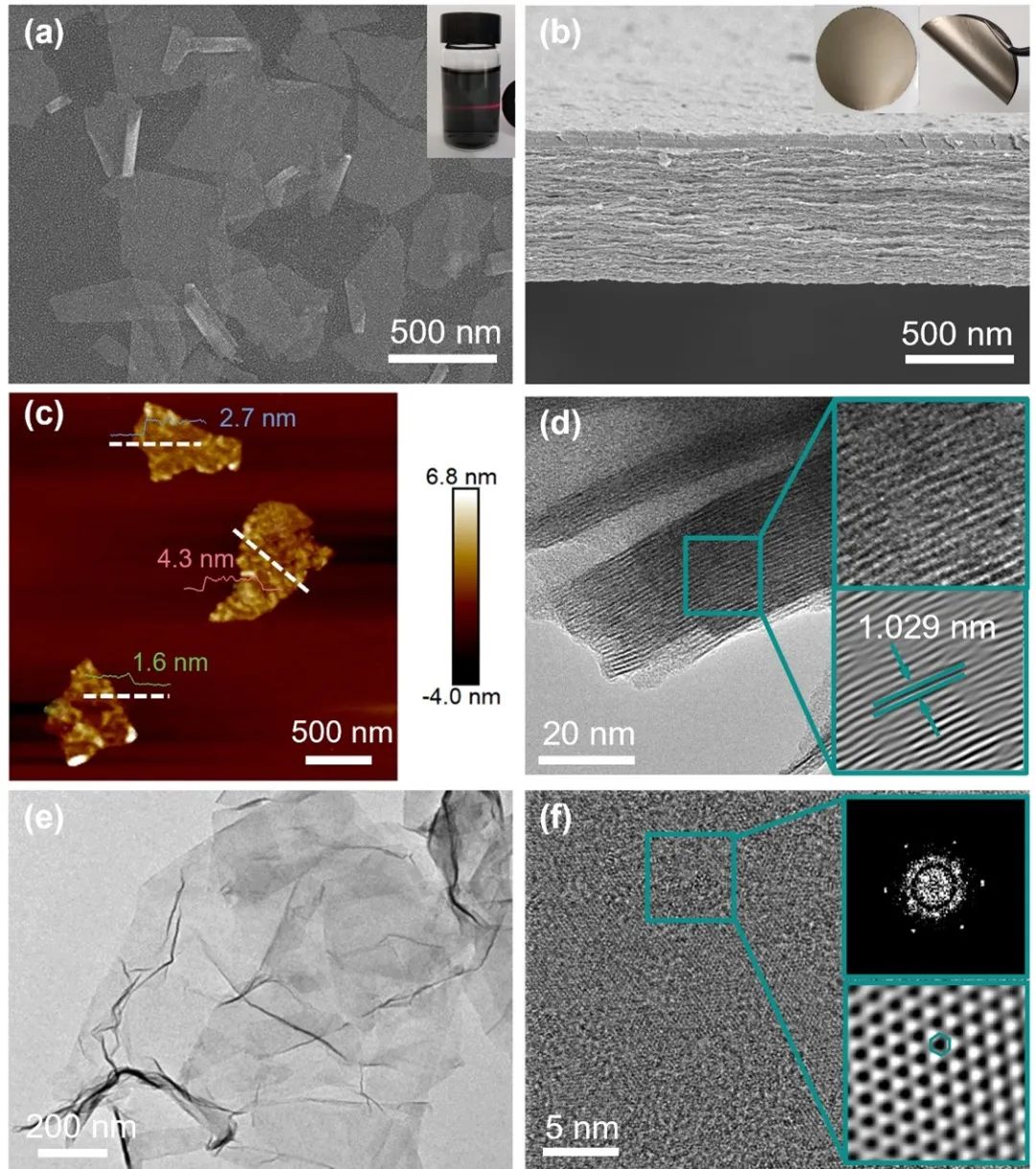

圖1. M-Nb₂CT_x和F-Nb₂CT_x納米片、懸浮液及薄膜的相關(guān)表征。

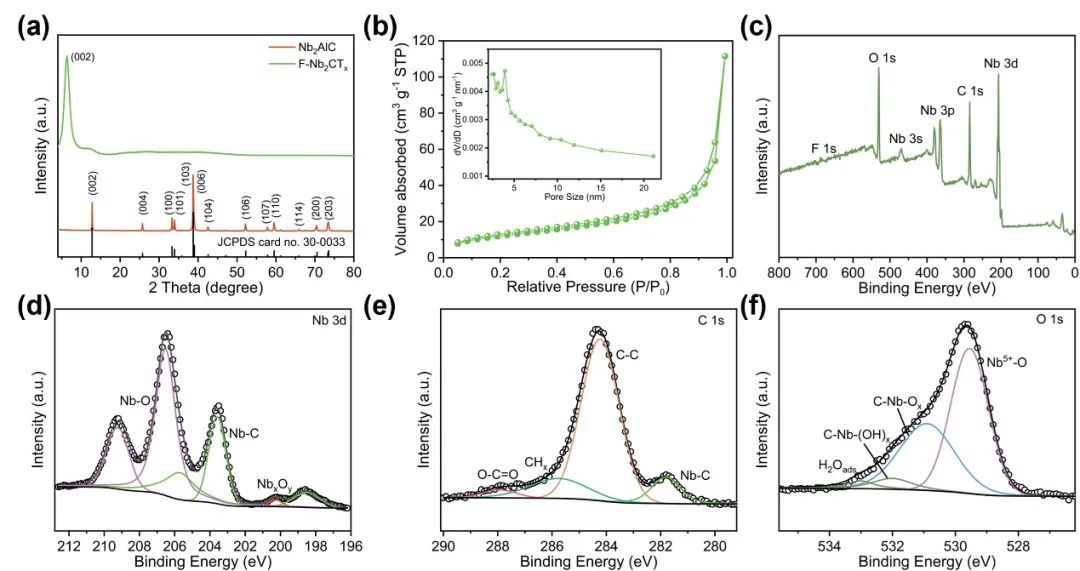

圖2. F-Nb₂CT_x的XRD圖譜、N₂吸附/解吸曲線和孔徑分布及XPS光譜。

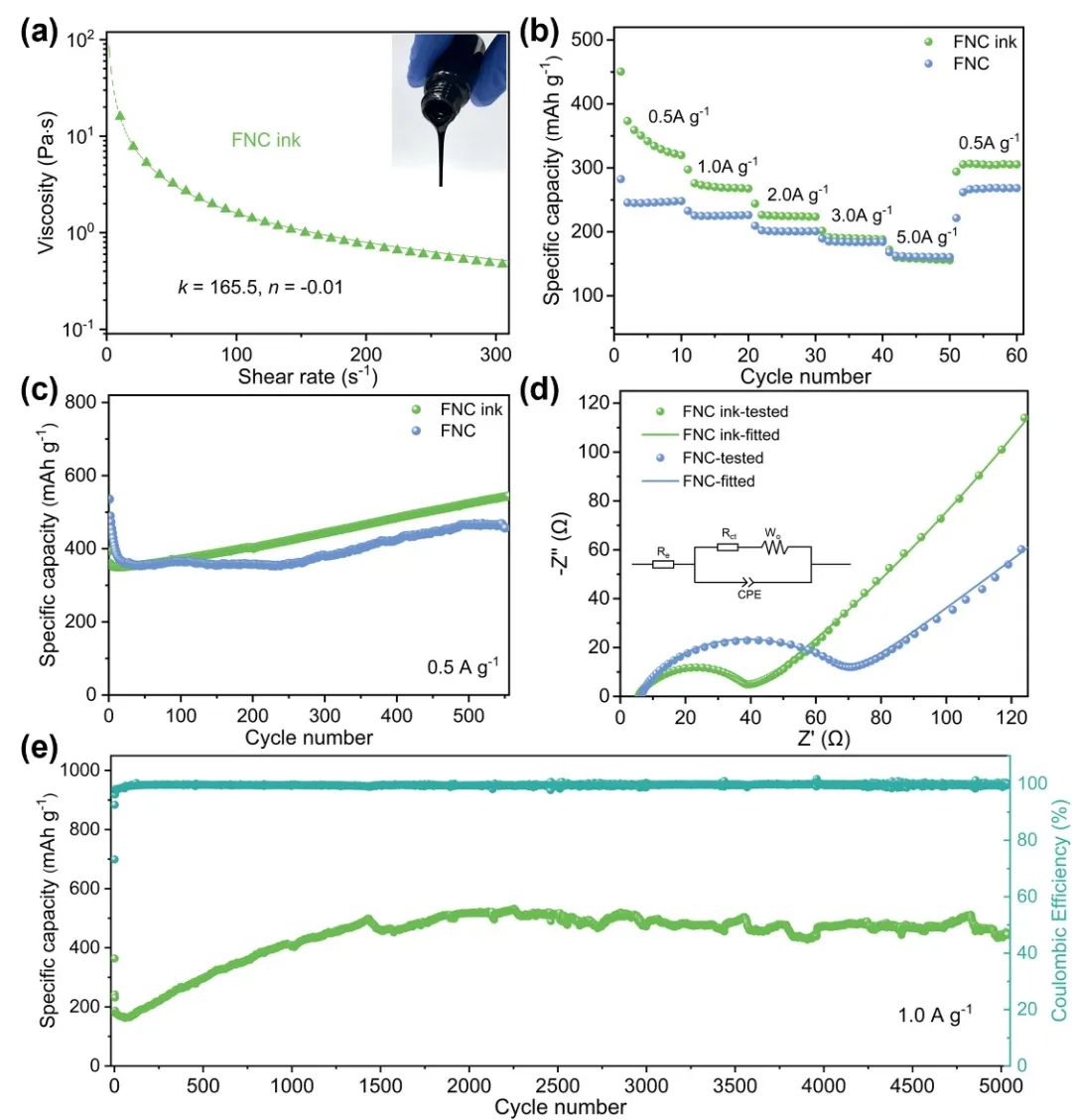

圖3. F-Nb₂CT_x墨汁的流變性、F-Nb₂CT_x和F-Nb₂CT_x墨汁電極的電化學性能。

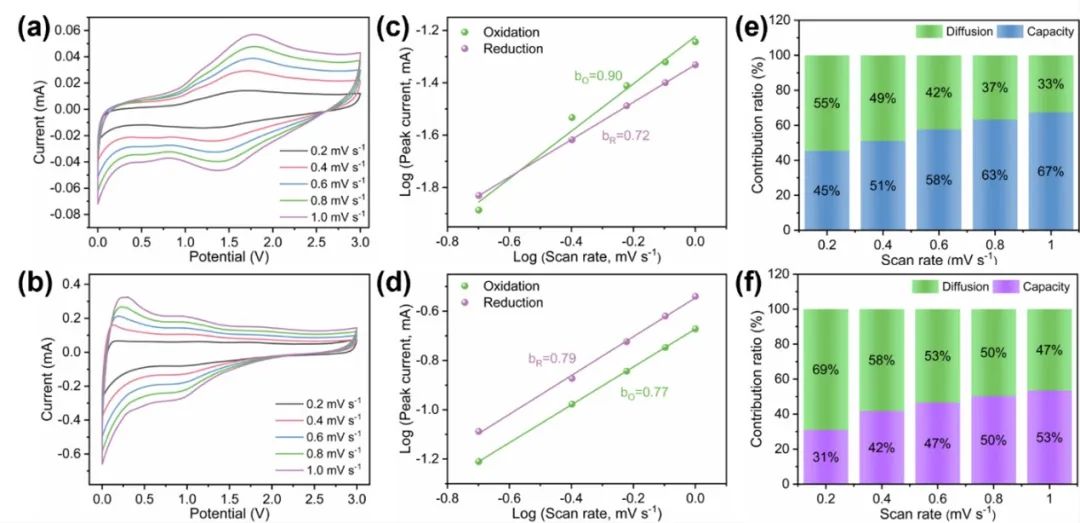

圖4. F-Nb₂CT_x和F-Nb₂CT_x墨汁電極的電荷存儲機制分析。

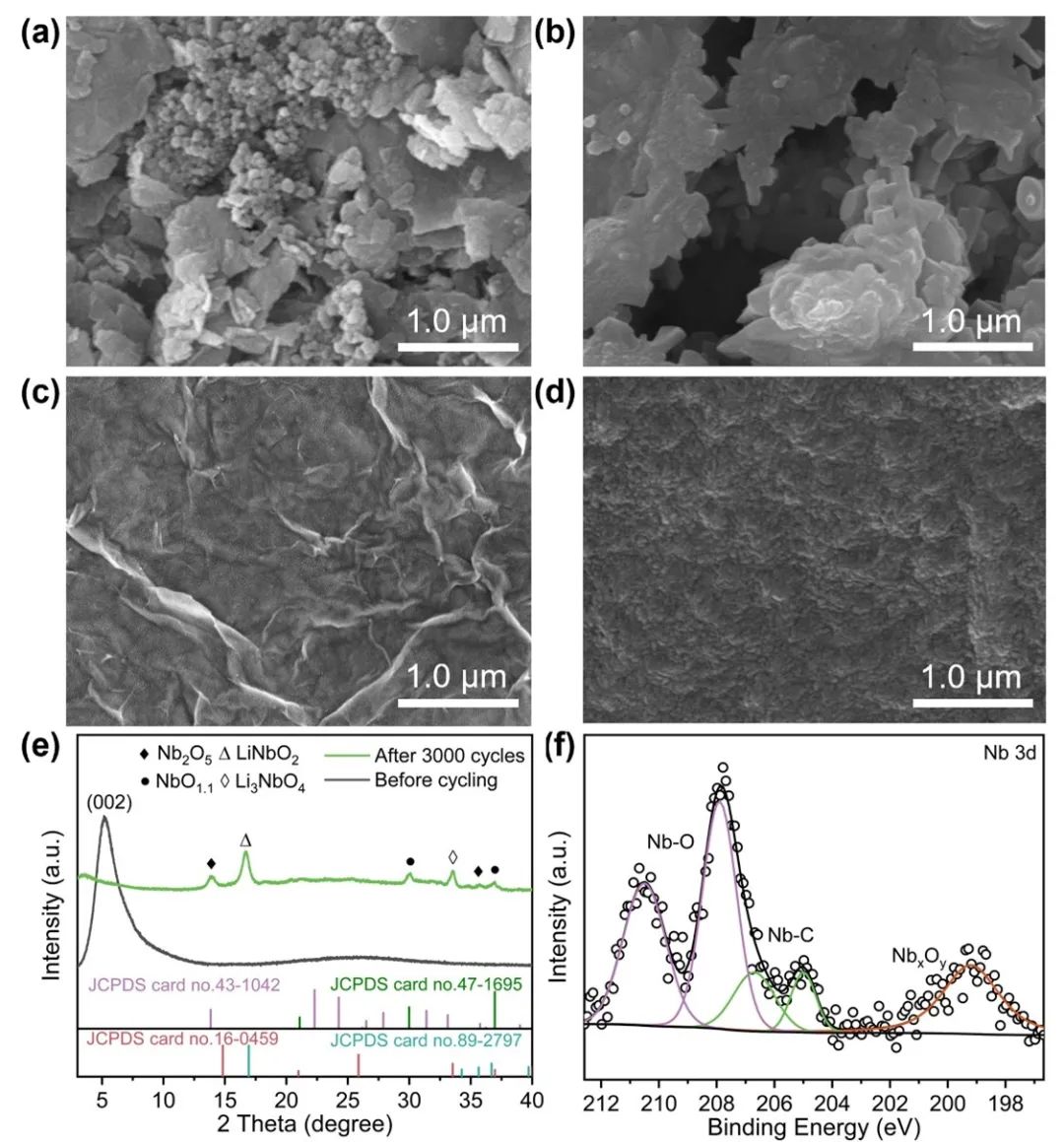

圖5. F-Nb₂CT_x和F-Nb₂CT_x墨汁電極循環(huán)前后的相關(guān)表征。

總結(jié)展望

本研究采用簡單的HCl-LiF水熱腐蝕法制備了高質(zhì)量的F-Nb₂CT_x納米片，其橫向尺寸大（0.5-1 μm），缺陷少，電導(dǎo)率高達500 S cm^-1，比之前報道的Nb₂CT_x 高出兩個數(shù)量級。此外，通過HCl誘導(dǎo)絮凝和NMP處理進一步制備了粘度可調(diào)的有機F-Nb₂CT_x墨汁。將F-Nb₂CT_x墨汁直接用作不含添加劑的LIBs負極時，表現(xiàn)出優(yōu)異的循環(huán)性能，在0.5 A g^-1條件下循環(huán)500次后，比容量為524.0 mAh g^-1，在1 A g^-1條件下循環(huán)5000次后，比容量為444.0 mAh g^-1。有趣的是，F(xiàn)-Nb₂CT_x納米片在循環(huán)過程中發(fā)生了原位電化學氧化，使其容量逐漸增加。對于倍率性能，在5 A g^-1的高電流密度下獲得了159.8 mAh g^-1的比容量，當電流密度恢復(fù)到0.5 A g^-1時，實現(xiàn)了約95.65%的出色容量保持率。這項研究提出了一種簡單且可擴展的制備高質(zhì)量Nb₂CT_x及其水系/有機墨汁的工藝，證明了其作為電化學儲能設(shè)備電極的重要應(yīng)用潛力。

文獻信息

Zhu X, Yang K, Zhang Z, et al. Additive-Free Anode with High Stability: Nb2CTx MXene Prepared by HCl-LiF Hydrothermal Etching for Lithium-Ion Batteries[J]. ACS Applied Materials & Interfaces, 2024. https://doi.org/10.1021/acsami.4c05140
