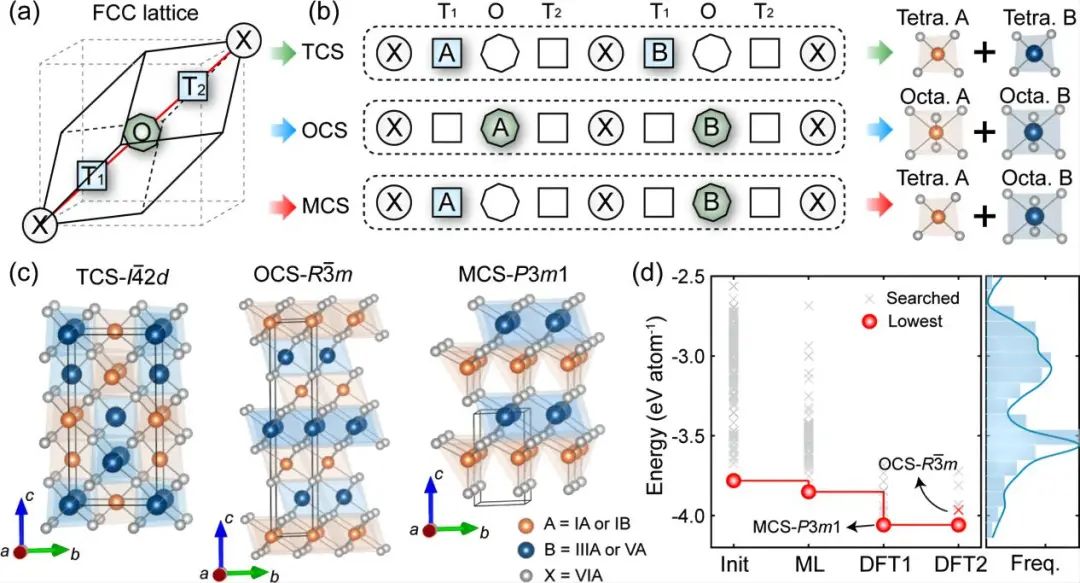

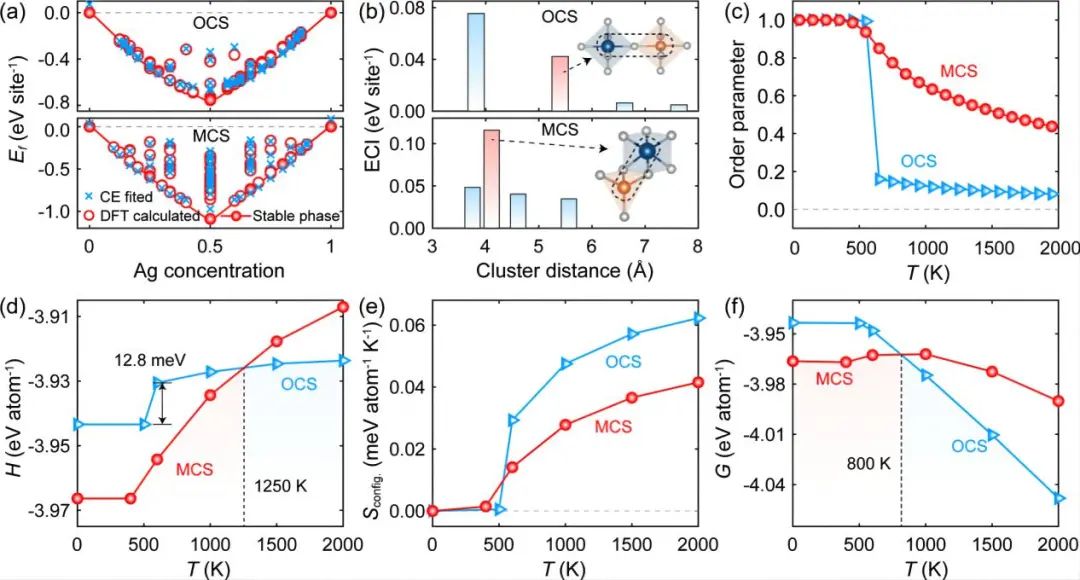

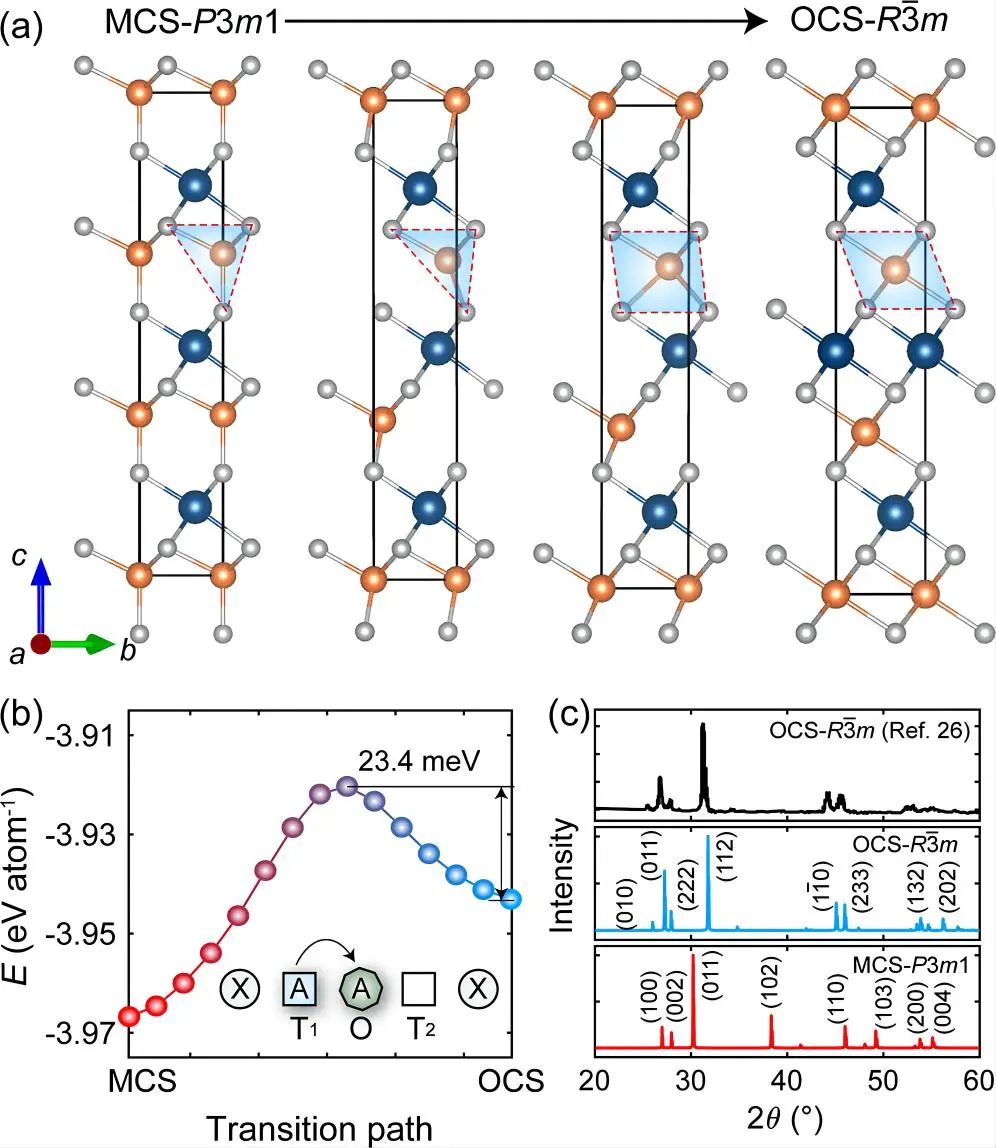

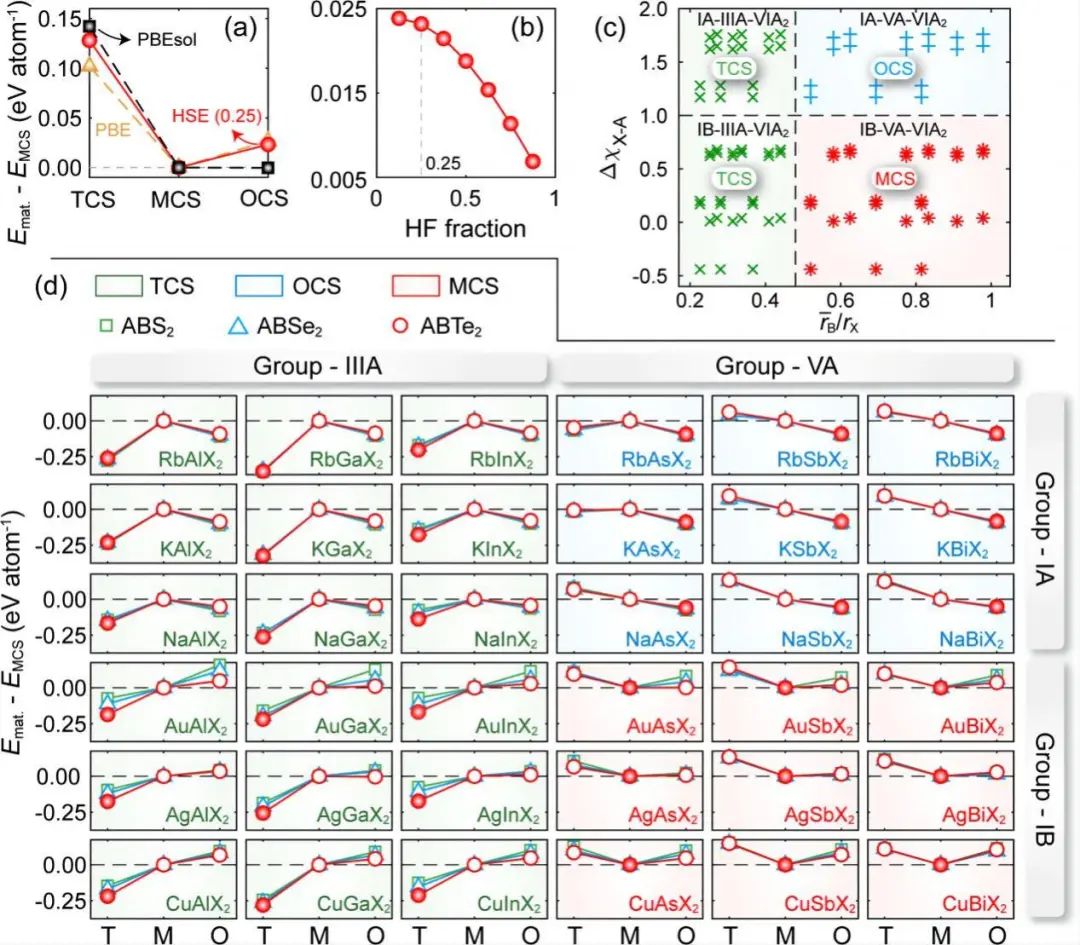

研究背景材料的晶體結(jié)構(gòu)本質(zhì)上是由其化學(xué)鍵合的性質(zhì)決定的,通過鮑林規(guī)則和電負(fù)性可以對(duì)密切相關(guān)的原子配位與材料的離子性或共價(jià)度進(jìn)行推測(cè)和分析?;谶@一原理,晶體中組成元素的化學(xué)鍵合決定了配位偏好,從而推斷材料的配位環(huán)境。例如,IB-IIIA-VIA2三元化合物,如AgGaSe2,由于其共價(jià)性質(zhì),采用了四面體配位結(jié)構(gòu)(TCS)。相比之下,IA-VA-VIA2化合物,如NaBiS2,由于其更多的離子性質(zhì)和合適的離子半徑,更有利于八面體配位結(jié)構(gòu)(OCS)。因此,對(duì)于IB-VA-VIA2化合物,如AgBiS2,它們可能更傾向于由共價(jià)AgS4四面體和離子BiS6六面體組成的混合配位結(jié)構(gòu)(MCS)。然而,中國科學(xué)技術(shù)大學(xué)魏蘇淮教授、西北工業(yè)大學(xué)張燮教授等人最近在復(fù)雜的三元化合物中發(fā)現(xiàn)了反例。通過組合結(jié)構(gòu)搜索,確定了一個(gè)未報(bào)告的MCS。但對(duì)于AgBiS2的多數(shù)實(shí)驗(yàn)結(jié)果存在于OCS中,與現(xiàn)有理論的預(yù)期不同。第一性原理研究發(fā)現(xiàn),在理論上AgBiS2確實(shí)更傾向于基態(tài)的MCS,這與現(xiàn)有理論預(yù)期一致,但在實(shí)驗(yàn)合成條件下,更多存在的類型為OCS。作者發(fā)現(xiàn)無序的OCS由于其低混合能量和高構(gòu)型熵,在能量上變得更有利,其中一階無序相變控制著MCS和OCS之間的穩(wěn)定性。本工作闡明了無序構(gòu)型在穩(wěn)定化學(xué)異常配位方面的關(guān)鍵作用,為IB-VA-VIA2化合物中的異常配位偏好提供了一個(gè)嚴(yán)格的理論基礎(chǔ)。研究亮點(diǎn)1. 發(fā)現(xiàn)了IB-VA-VIA2一種新的存在基態(tài):本文利用第一性原理計(jì)算和機(jī)器學(xué)習(xí)(ML)相結(jié)合對(duì)于ABX2化合物的配位進(jìn)行研究和與預(yù)測(cè),發(fā)現(xiàn)了IB-VA-VIA2一種新的存在基態(tài)。2. 提出新的配位原則:本文利用第一性原理計(jì)算和蒙特卡洛法(MC)并提出了一種通過考慮電負(fù)性和離子半徑識(shí)別出元素的首選配位的配位原則。3. 深入探討OCS相形成原因:本文利用第一性原理計(jì)算研究并發(fā)現(xiàn)OCS與MCS之間的轉(zhuǎn)變,解釋了MCS相合成困難的原因,并提出了無序效應(yīng)在決定晶體結(jié)構(gòu)中的重要意義。計(jì)算方法本文利用VASP量子計(jì)算軟件包進(jìn)行DFT模擬,結(jié)合PAW方法和HSE06泛函,其混合參數(shù)為0.25,同時(shí)計(jì)算采用以Γ為中心的k點(diǎn)網(wǎng)格,并設(shè)置截?cái)嗄転?00 eV,以確保結(jié)構(gòu)優(yōu)化和能量準(zhǔn)確性。通過ML方法的SCCOP代碼,使用具有對(duì)稱性和距離約束的MC搜索生成初始結(jié)構(gòu),在每次迭代中,初始生成的單元格包含230個(gè)空間組中的4~20個(gè)原子。通過圖神經(jīng)網(wǎng)絡(luò)篩選和聚類結(jié)構(gòu),并使用基于ML的模擬退火和DFT計(jì)算的組合進(jìn)行結(jié)構(gòu)優(yōu)化,預(yù)測(cè)了具有P3m1空間組的MCS。本文采用ATAT中實(shí)現(xiàn)的聚類展開方法,在GGA近似下進(jìn)行第一性原理計(jì)算,以識(shí)別AgBiS2化合物中OCS和MCS的基態(tài)。此外,作者使用一個(gè)216個(gè)原子的3×3×3超胞和一個(gè)192個(gè)原子的4×4×4超胞分別構(gòu)建了OCS和MCS,并利用OCS和MCS的基態(tài)進(jìn)行MC模擬,得到了該溫度下的特殊準(zhǔn)有序結(jié)構(gòu)(SQDS)。此外,作者還通過在USPEX代碼結(jié)合涉及PBE泛函的VASP計(jì)算確定了MCS和OCS的最小能量路徑。圖文導(dǎo)讀圖1描述了在ABX2的TCS或OCS化合物中,陽離子A和B在扭曲的面心立方晶格中占據(jù)不同的亞晶格的存在方式。在該體系中,A1+來自于IA族(Na、K和Rb)或IB族(Cu、Ag和Au);B3+表示來自IIIA族(Al、GA和In)或VA族(As、Sb和Bi)的陽離子;X2?表示來自VIA族陰離子(S、Se和Te)的陰離子。圖1c,d展示了對(duì)于其晶體結(jié)構(gòu)使用基于對(duì)稱性的SCCOP代碼進(jìn)行搜索,經(jīng)觀察表明,來自IB和IIIA族的陽離子通常與VIA族的陰離子形成四面體,如CuInS2,來自基團(tuán)IA族和VA族的陽離子通常采用八面體配位,如NaBiS2。圖1 不同配位類型的示意圖以及ML搜索過程圖2a展示了分別使用PBE、PBEsol和HSE06泛函對(duì)三種構(gòu)型下的AgBiS2進(jìn)行DFT計(jì)算的能量差,結(jié)合圖2b展示的EOCS-EMCS差值,體現(xiàn)了在此類型化合物中HSE06泛函的準(zhǔn)確性。并在圖2c中利用歸一化原子半徑比rB/rX和電負(fù)性差ΔχX-A的關(guān)系有效地區(qū)分了這三種構(gòu)型。其中,IB-IIIA-VIA2和IA-VA-VIA2兩種化合物均與實(shí)驗(yàn)結(jié)果和預(yù)測(cè)結(jié)果一致,分別顯示了TCS和OCS的熱力學(xué)穩(wěn)定性。IAIIIA-VIA2化合物中的TCS比MCS的熱力學(xué)穩(wěn)定性。然而,作者發(fā)現(xiàn),無論是否使用PBE或HSE泛函方法,IB-VA-VIA2化合物都有利于MCS-P3m1的生成。而大多數(shù)實(shí)驗(yàn)研究表明,合成的化合物具有OCS-R3m,這表明在IB-VA-VIA2化合物中一定存在一些其他影響因素影響了它們的穩(wěn)定性,并導(dǎo)致了MCS實(shí)驗(yàn)合成的困難。圖2的分析揭示了通過考慮電負(fù)性和離子半徑,可以很容易地識(shí)別出元素的首選配位,從而幫助發(fā)現(xiàn)實(shí)驗(yàn)中未被發(fā)現(xiàn)的材料。圖2 ABX2材料的配位環(huán)境模擬圖3對(duì)OCS和MCS中一階無序轉(zhuǎn)變與溫度的關(guān)系進(jìn)行探索。圖3a、b展示了AgBiS2的凸殼的形成能和擬合的有效團(tuán)簇相互作用。在T = 0下,IB-VA-VIA2化合物的MCS結(jié)構(gòu)比OCS結(jié)構(gòu)能量低。在圖3c-f中,作者利用MC方法說明AgBiS2的有序MCS與無序OCS的在一階相變中的有序度、焓、熵、自由能與溫度之間的關(guān)系。其中,有序的MCS中,Ag原子和Bi原子分別占據(jù)T1和O亞晶格,隨著溫度的升高,Ag原子和Bi原子在兩個(gè)亞晶格之間交換,導(dǎo)致分布無序,但是四面體和八面體亞晶格之間的非等價(jià)原子的交換需要高能量。由于交叉亞晶格能量高,其交叉亞晶格Ag原子和Bi原子更少,因此熵也更低。而在OCS中,Ag原子和Bi原子只在八面體亞晶格中交換。在溫度的影響下,隨著交叉亞晶格Ag原子和Bi原子數(shù)量的逐漸增加,OCS的熵急劇增加。在熵的影響下,雖然OCS在其有序狀態(tài)下的焓較高,但由于結(jié)構(gòu)無序引起的構(gòu)型熵導(dǎo)致無序OCS的自由能降低,使得均勻陽離子無序的AgBiS2更容易在實(shí)驗(yàn)中合成。通過這些結(jié)果說明實(shí)驗(yàn)退火合成時(shí),OCS與MCS之間的能壘逐漸上升,進(jìn)一步阻礙了MCS的形成,這表明了無序效應(yīng)在決定晶體結(jié)構(gòu)中的重要意義。圖3 AgBiS2的OCS和MCS中的凸殼的形成能和擬合的有效團(tuán)簇相互作用以及一階無序轉(zhuǎn)變中的有序度、焓、熵、自由能與溫度之間的關(guān)系圖4利用相變路徑上的晶體結(jié)構(gòu)與能量變化證明AgBiS2相變的可能,并證實(shí)AgBiS2的OCS相合成的普適性,并希望這將有助于IB-VA-VIA2化合物中MCS相的實(shí)驗(yàn)。圖4 AgBiS2從MCS-P3m1到OCS-R3m的相變路徑上的晶體結(jié)構(gòu)和能量分布以及驗(yàn)證性XRD譜圖文獻(xiàn)信息Han-Pu Liang, Chuan-Nan Li, Ran Zhou, Xun Xu, Xie Zhang, Jingxiu Yang, and Su-Huai Wei (2024). Critical Role of Configurational Disorder in Stabilizing Chemically Unfavorable Coordination in Complex Compounds. Journal of the American Chemical Societyhttps://doi.org/10.1021/jacs.4c04201
