黑相甲酰胺碘化鉛（α-FAPbI₃）鈣鈦礦是光伏應用的理想相位，但水能引發光活性雜質相（如δ-FAPbI₃）的形成。研究表明，用于制造鈣鈦礦的傳統溶劑系統加劇了這一可重復性挑戰。傳統的配位溶劑二甲基亞砜（DMSO）由于具有吸濕性，在高相對濕度（RH）條件下會促進δ-FAPbI₃的形成。

在此，北京大學肖立新教授，曲波副教授，瑞士洛桑聯邦理工學院Michael?Gr?tzel教授和魏明楊博士等人引入了含氯的有機分子，形成了一個覆蓋層，阻止?jié)駳鉂B透，同時保留了基于DMSO的復合物，以調節晶體生長。報告顯示，在20%到60%的相對濕度范圍內，制造的太陽能電池的功率轉換效率大于24.5%，在相對濕度為80%時，功率轉換效率為23.4%。在空氣中（相對濕度為40%至60%），未封裝器件在最大功率點運行500小時后，其初始性能保持了96%。

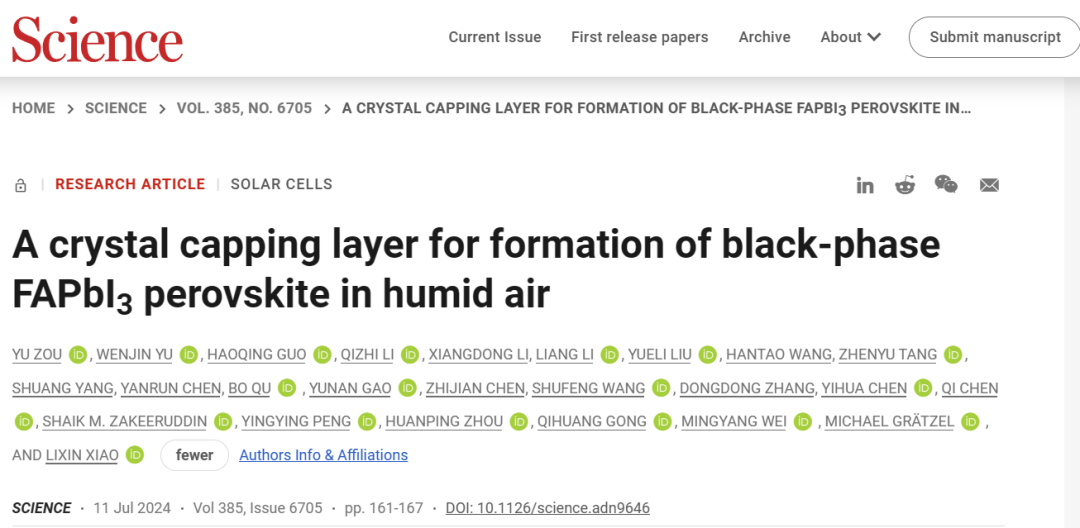

相關文章以“A crystal capping layer for formation of black-phase FAPbI₃ perovskite in humid air”為題發表在Science上。

【研究背景】

以黑相甲胺碘化鉛（α-FAPbI₃）為基礎的鈣鈦礦太陽能電池（PSCs）的最佳帶隙為1.5 eV，達到了驚人的功率轉換效率（26.1%）。溶劑工程已被證明是實現高質量的α-FAPbI₃鈣鈦礦薄膜的關鍵。迄今為止，大多數溶解處理方法使用助溶劑體系，含有揮發性溶劑，如二甲基甲酰胺（DMF）和乙腈和高沸點溶劑，如二甲基亞砜（DMSO）和N-甲基-2-吡咯烷酮（NMP），與碘化鉛（PbI₂）配位。非揮發性溶劑分子通過Lewis酸堿相互作用形成關鍵的中間配合物，如DMSO-PbI₂和NMP-PbI₂-FAI。這些中間體促進有序和均勻的結晶，促進直接轉化為α-FAPbI₃，并阻止光活性δ-FAPbI₃相的形成。然而，這一過程通常僅限于在惰性氣體或干燥的空氣環境中進行嚴格控制的相對濕度（RH）的制造。未密封的α-FAPbI₃鈣鈦礦太陽能電池在高濕度環境條件下（RH>為60%）的重現性和穩定性仍然具有挑戰性。

其中，水的吸附觸發了中間配合物向鈣鈦礦的不完全轉化，并加速了α-FAPbI₃向δ-FAPbI₃相的轉化。為了提高鈣鈦礦太陽能電池的重現性，已經設計了幾種策略來減少溶液處理過程中水分的不利影響。然而，溶劑對環境加工的影響經常被忽視，大多數配位溶劑都是吸濕性的，這可能會導致水合化合物的形成。離子液體已經被用來在高濕度環境條件下形成鈣鈦礦相，利用它們與碘化鉛的強相互作用。然而，鑒于共溶劑體系在最先進的鈣鈦礦太陽能電池中的廣泛應用，需要進行深入的研究，以評估和提高共溶劑在類似的高濕度條件下的適用性。

【主要內容】

本文重點研究了兩步溶液沉積過程（圖1A），分析了DMSO-PbI₂配合物（D-配合物）的演化及其對隨后在空氣中鈣鈦礦形成的影響（在25℃下RH值為~60%）。與一步反應相比，兩步反應將D-配合物的形成與與鹵化銨的反應區分開來。按照報道的程序，在第一步中使用傳統的DMF和DMSO混合溶劑制備了碘化鉛中間膜，在70℃下的熱退火去除揮發性DMF和部分蒸發的DMSO，生成由碘化鉛和D-配合物組成的薄膜。同時，將退火時間從0改變到300 s來控制D-配合物的含量。這些中間體通過FAI的沉積將其轉化為鈣鈦礦相，然后在150℃下熱退火15min。

結果顯示，經過60s的熱退火，PbI₂中間膜表現出均勻和緊湊的結構，從頂視圖SEM圖像分析，平均域尺寸為~150 nm。當將退火時間延長到300 s時，形成了一個具有無序、大尺寸域（平均310 nm）的非均勻骨架。作者將這種變化歸因于過量的DMSO蒸發，與配合物相比，PbI₂的d間距更小，這導致了厚度降低（從620 nm下降到420 nm）的薄膜結構坍塌。

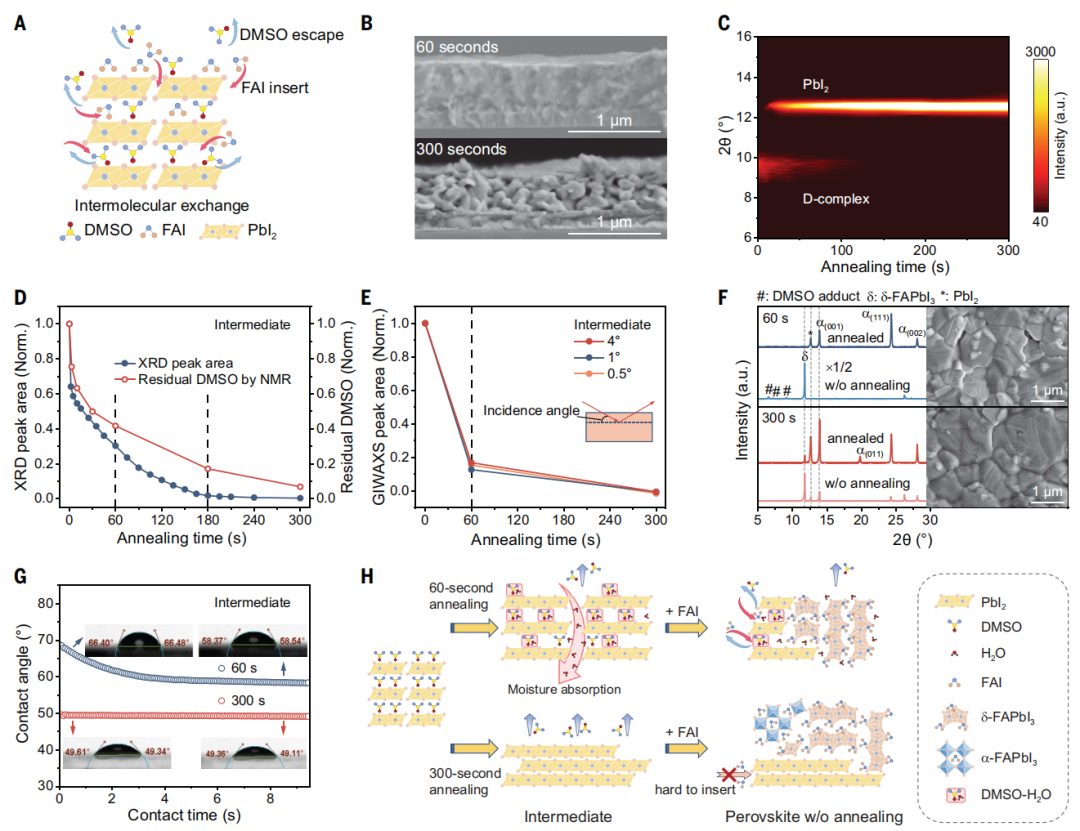

圖1：潮濕空氣中中間膜的動態變換。

為了將DMSO的蒸發與鈣鈦礦薄膜的晶體質量聯系起來，選擇了兩種具有代表性的中間膜，一種經過60秒的熱退火（對照組），另一種經過300秒的熱退火（延長組）進行鈣鈦礦轉換。在對 FAI進行溶液處理后，對照薄膜只轉化為具有光活性的α-FAPbI₃以及中間配合物，而在延長的中間薄膜中則同時觀察到α-FAPbI₃和δ-FAPbI₃。雖然隨后的熱退火增強了 α-FAPbI₃的形成，但這種轉變是不完全和無序的，最終薄膜中(001)和(111)衍射峰的共存以及PbI₂殘基的強烈信號都證明了這一點。綜合這些結果，推斷在高相對濕度條件下，DMSO 的存在是有害的，它會引導結晶過程向δ-FAPbI₃的形成方向發展。在潮濕的空氣中，DMSO會導致不利的中間膜水化（圖 1H），這超過了它在促進分子間交換方面的益處，導致雜質相的形成和晶體質量的降低。

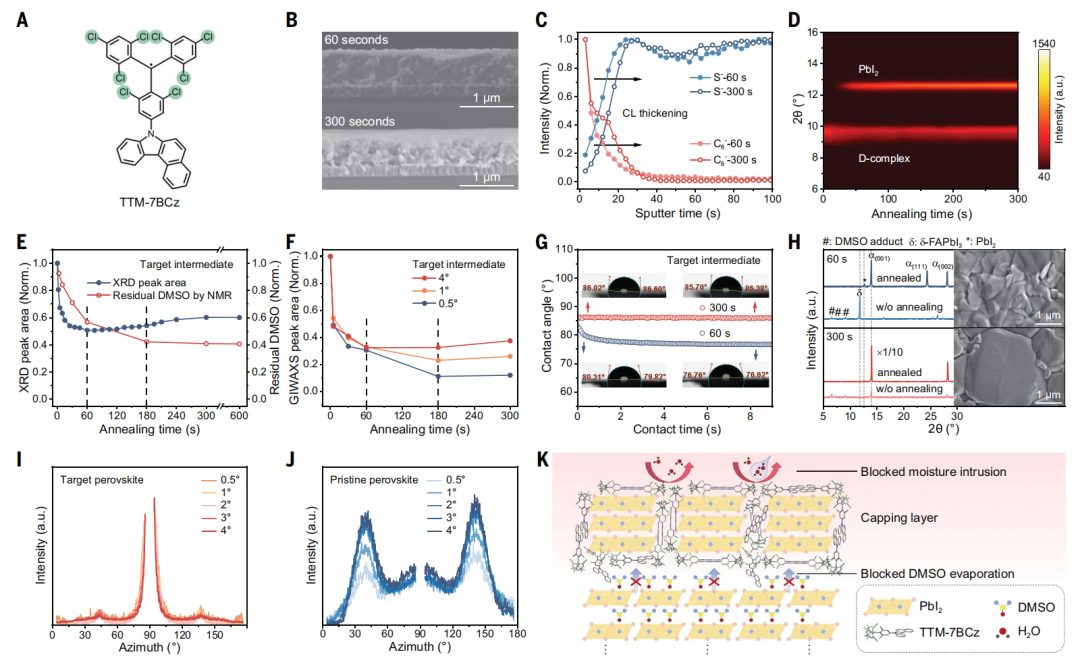

圖2：具有原位形成的覆蓋層的中間膜

利用覆蓋層對中間膜進行疏水化處理

作者試圖盡量減少中間膜在環境條件下的水合作用，即使存在D-絡合物也不例外。由于表面能降低，具有疏水特性的分子添加劑往往會在薄膜表面聚集。考慮到這種CL可以阻止水分滲透，在PbI₂溶液中引入了一種有機分子–TTM-7BCz，橫截面SEM顯示，加入 TTM-7BCz后，生成的中間膜具有雙層結構，表面出現晶體CL。根據飛行時間二次離子質譜法（TOF-SIMS）的觀察，這種CL與TTM-7BCz在薄膜上表面附近的聚集相對應，而DMSO 在薄膜深處的含量更高。GIWAXS測量顯示，與原始中間體相比，加入TTM-7BCz添加劑的PbI₂結晶度降低，沒有觀察到額外的結晶相。

圖3：兩步過程中的結晶動力學。

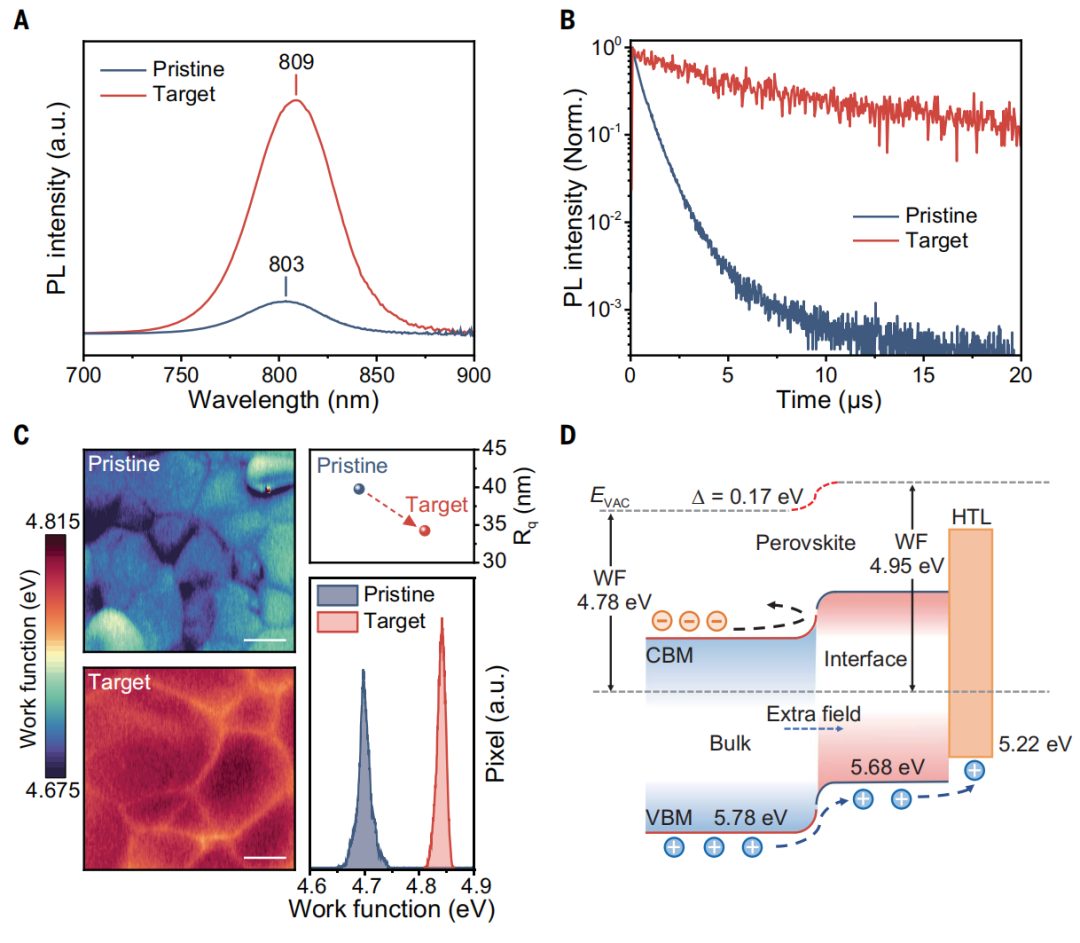

圖4：鈣鈦礦薄膜的光物理特性。

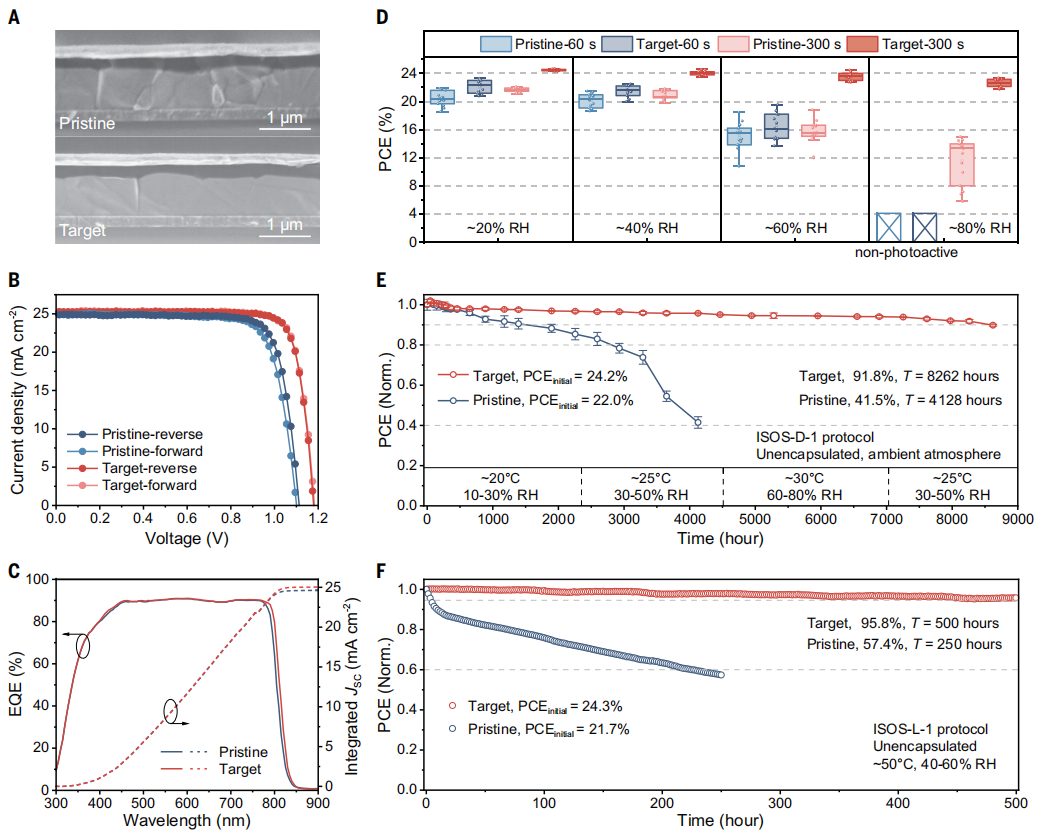

圖5：在CL策略下，鈣鈦礦太陽能電池的性能、重現性和穩定性。

【結論展望】

綜上所述，本文表明二甲基亞砜的吸濕性有利于中間薄膜吸水，從而促進了δ-FAPbI₃雜質相在潮濕空氣中的形成，但簡單地消除二甲基亞砜并不是可行的解決方案，其可以通過分子間交換控制晶體生長。

因此，開發了一種使用氯化π-自由基的晶體CL策略，由于CL具有疏水性和均勻性，因此可以最大限度地減少濕氣滲透，同時在中間膜中保留DMSO-PbI₂復合物。

結果顯示，本文在20%到60%的相對濕度范圍內實現了超過24.5%的PSC PCE，在80%相對濕度范圍內實現了23.5%的PCE。此外，在最大功率點運行期間，未封裝器件在 40%至60%相對濕度的環境條件下表現出500小時的運行穩定性。

【文獻信息】

Yu Zou?, Wenjin Yu?, Haoqing Guo?, Qizhi Li?, Xiangdong Li, Liang Li, Yueli Liu, Hantao Wang, Zhenyu Tang, Shuang Yang, Yanrun Chen, Bo Qu*, Yunan Gao, Zhijian Chen, Shufeng Wang, Dongdong Zhang, Yihua Chen, Qi Chen, Shaik M. Zakeeruddin, Yingying Peng, Huanping Zhou, Qihuang Gong, Mingyang Wei*, Michael Gr?tze*, Lixin Xiao*,?A crystal capping layer for formation of black-phase FAPbI₃ perovskite in humid air, Science, https://www.science.org/doi/10.1126/science.adn9646
