他，85后「青年長江」，擔任高校院長，聯合創辦25分期刊，最新JACS數據圖多達200張！

成果介紹

普魯士藍類似物(PBA)/金屬有機框架(MOF)是合成金屬/金屬化合物、碳及其衍生復合材料(P/MDCs)的多功能前驅體，可用于化學、醫療、能源等領域。P/MDCs結合了PBA/MOF的高比表面積和金屬化合物/碳的電子導電性的優點。雖然對不同氣氛下的煅燒進行了廣泛的研究，但熱液條件下PBA/MOF的轉化機理尚不清楚。水熱條件下P/MDCs的定性制備仍然是一個挑戰。

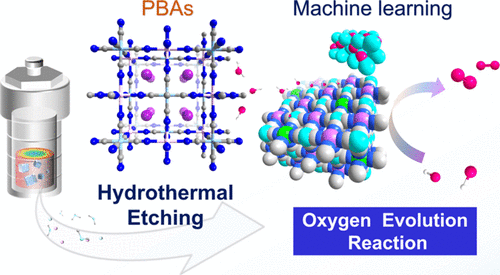

揚州大學龐歡教授課題組等人選擇PBA構建機器學習模型并測量其熱液相圖。作者分析了PBA水熱相變過程中9個參數間物質的構效關系，從而建立了一個通用的定性模型來精確地制備31個PBA衍生物。此外，作者通過三維重構透射電鏡、X射線吸收精細結構譜、紫外光電子譜、X射線原位粉末衍射、理論計算等方法，分析了水熱衍生物在析氧反應中的優勢，闡明了其反應機理。作者揭示了PBA熱液相變的統一原理，并期望為更廣泛的復合材料設計提供指導。

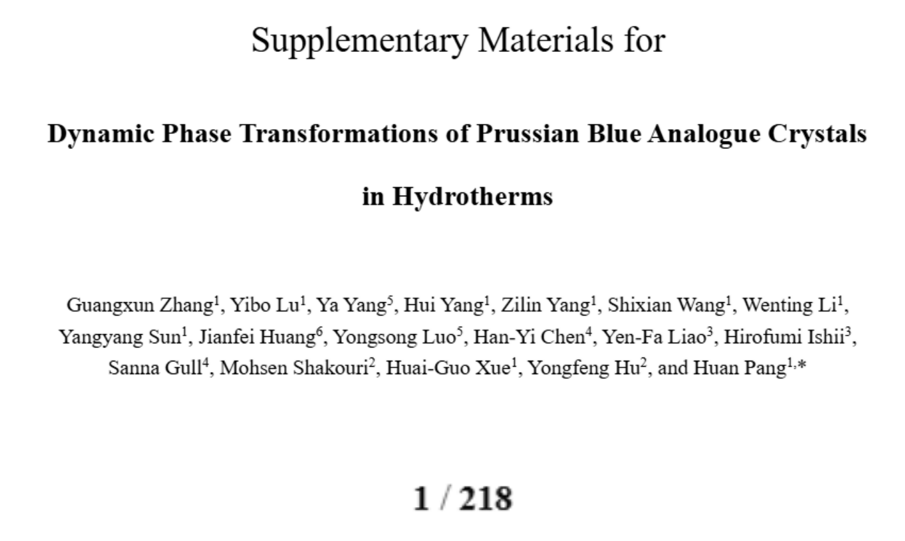

相關工作以《Dynamic Phase Transformations of Prussian Blue Analogue Crystals in Hydrotherms》為題在《Journal of the American Chemical Society》上發表論文。值得注意的是，該文章數據圖合計200張(包含支撐信息)，支撐信息PDF文件頁數多達218頁！

圖文介紹

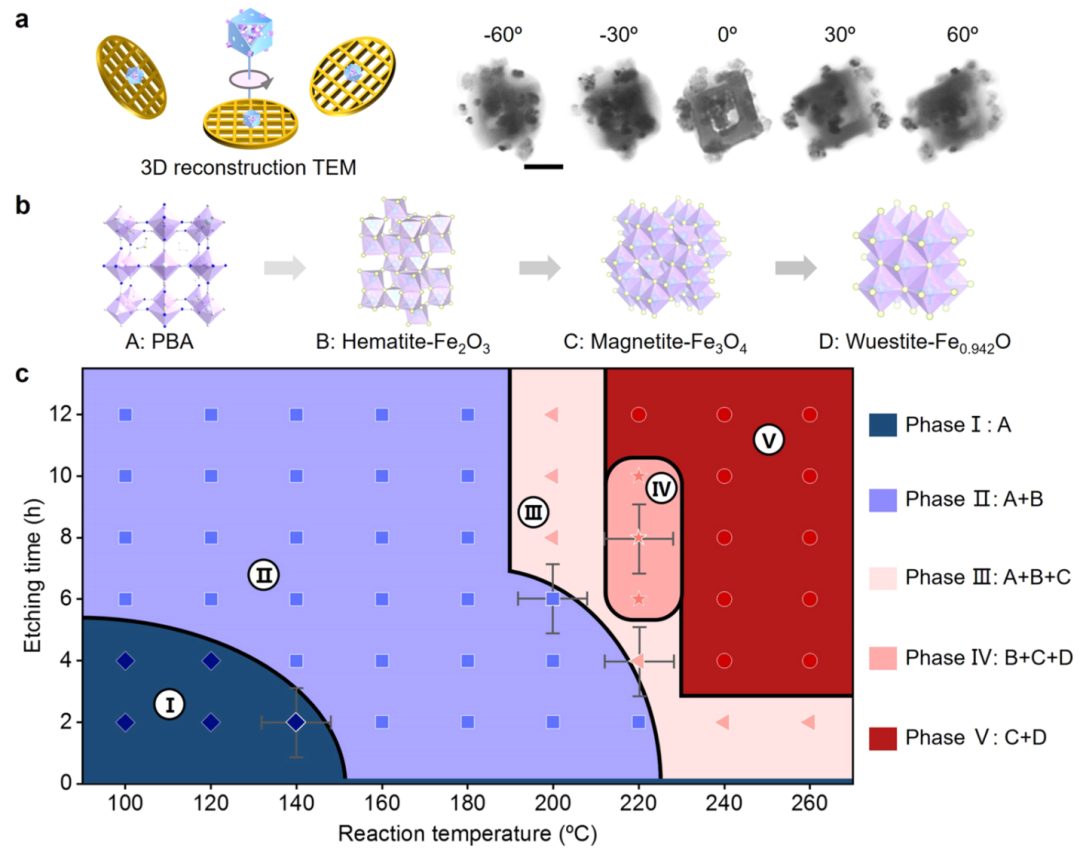

圖1 PBA的水熱相圖

Fe₂O₃-NP@NiCoFe-PBA復合材料的三維透射電鏡(3D TEM)重構分析顯示，在多孔PBA框架的表面和內部生長了許多均勻的Fe₂O₃-NPs(圖1a)。隨著蝕刻的進行，PBA晶相逐漸減少直至消失，氧化鐵的晶相也發生了動態相變。然而，傳統的表征分析技術只能提供單個時間線或溫度(T)梯度的變化特征，不能分析整體相圖的轉變機制在這里，將PBA水熱蝕刻工藝的蝕刻溫度(T_E)控制在80、100、120、140、160、180、200、220、240和260℃。此外，刻蝕時間(t_E)分別為2、4、6、8、10和12 h。隨后，利用XRD、掃描電鏡(SEM)、透射電鏡(TEM)、XPS和傅里葉變換紅外(FTIR)光譜對70個刻蝕樣品進行了表征，以確定其形貌、結構特征和晶相。在80℃的水熱條件下，PBA的相變非常弱。因此，我們根據XRD結果繪制了PBA晶體在100~260℃和2~12 h下的水熱刻蝕T-t相圖(圖1b、c)。

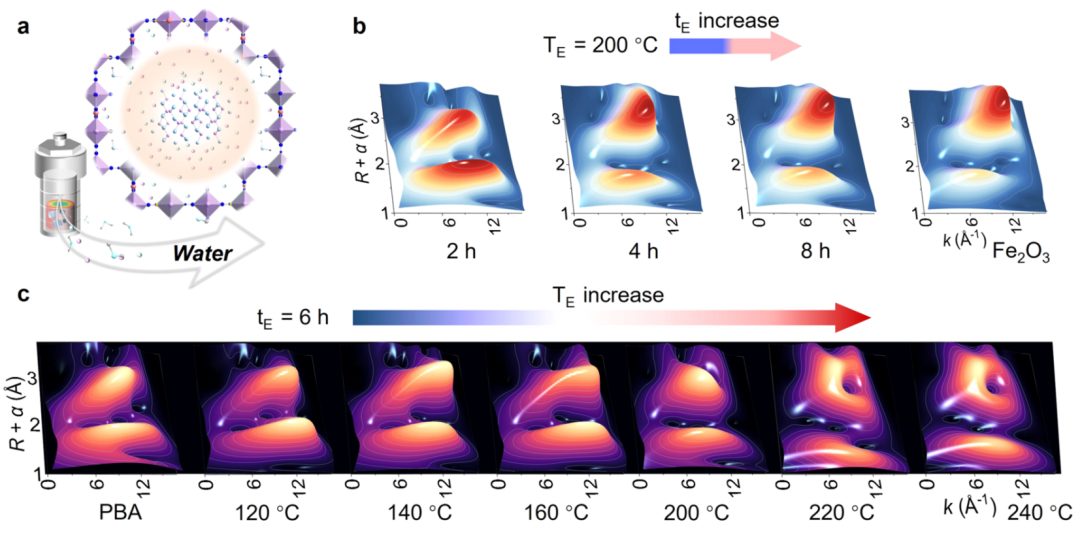

圖2 PBA在水熱過程中的動態相變機理

圖2a顯示了在水熱反應器中PBA納米晶的動態蝕刻過程。隨后，通過EXAFS和XANES來研究不同蝕刻時間和溫度下PBA前驅體的配位和電子結構(圖2c)。EXAFS數據表明，隨著水熱刻蝕溫度和時間的增加，PBA前驅體中的Fe-C-N鍵減弱，F(xiàn)e-O-Fe鍵增強。這表明PBA前驅體不斷向氧化鐵相過渡。值得注意的是，水熱反應溫度的變化對蝕刻產物的影響比時間的變化更大。

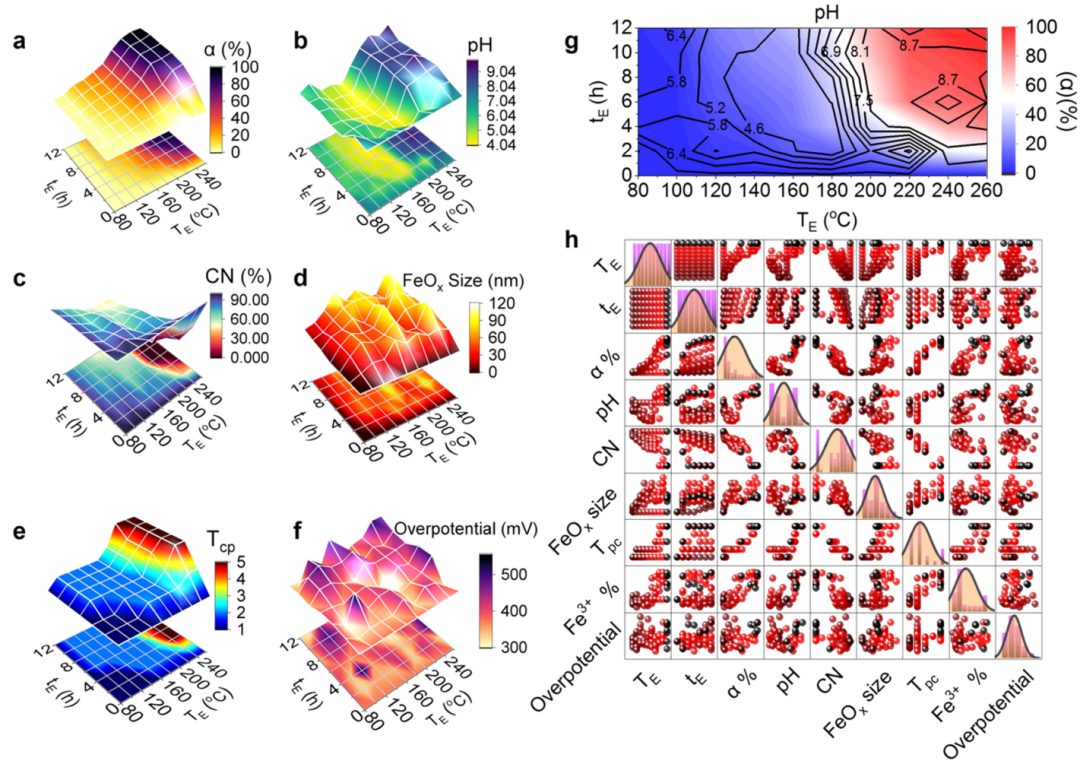

圖3 PBA熱液刻蝕相變過程機理及統計研究

實驗設計需要系統地識別重要參數(圖3a-f)。作者首次建立了水熱反應的5維相關模型(合成參數、相、結構、特征和電化學性能，簡稱S-P-A-C-E)。研究了兩個自變量(T_E，t_E)對七個因變量(氧化鐵轉化率(α%)、水熱蝕刻后溶液的pH值(pH)、氰化物基團的強度(CN)、氧化鐵納米顆粒對蝕刻產物的尺寸(FeO_x尺寸)、蝕刻產物的晶相類型(T_cp)、蝕刻產物中鐵元素+3價的比例(Fe³⁺%)、以及PBA熱液相變過程中析氧反應(OER)中蝕刻產物的過電位(圖3a-f)。

具體來說，作者分析了四個參數(T_E、t_E、α%和pH)與不同水熱蝕刻產物之間的關系(圖3g)。隨著熱液反應的TE減小，TE變短，α%和pH值減小，反之亦然。值得注意的是，T_E-t_E-α%熱圖和T_E-t_E-pH等值線圖的主脈驚人地相似，呈現出相同的趨勢，表明T_E、t_E和α%、pH呈正相關。T_E和t_E是調節水熱蝕刻反應，決定PBA衍生物的結構和物相，影響其理化性質和電催化性能的關鍵。作者綜合分析了兩個自變量(T_E和t_E)和七個因變量之間的相互作用(圖3h)。多重性能矩陣的散點圖(圖3h)顯示了影響水熱反應的9個參數的相關性分析。點的分布和方向顯示了變量之間的相關性。

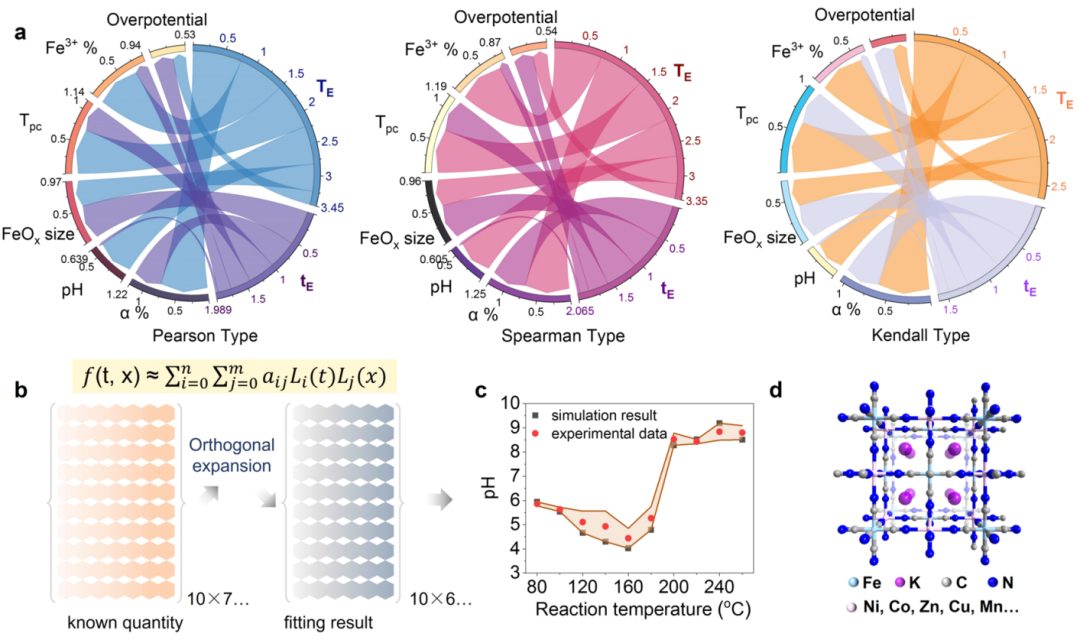

圖4 水熱反應中PBA衍生物的機器學習預測與通用合成

采用Pearson、Spearman和Kendall三種相關模型分析T_E和t_E對MOF熱液相變中其他參數的影響(圖4a)。在弦圖中，輸出到因變量的面積越大，對應的自變量的影響越大。三種統計模型的結果均表明，T_E對熱液腐蝕產物的α%、pH、T_pc和Fe³⁺%的影響大于t_E。值得注意的是，在熱液刻蝕過程中，F(xiàn)e³⁺和FeO_x的尺寸有一些不規則的數據波動。這可能是多種影響條件相互作用抵消彼此影響的結果。

機器學習模型的構建對于快速有效地探索水熱蝕刻反應的相關參數至關重要。根據許多PBA蝕刻樣品的數據，建立了基于正交展開法的ML模型來預測反應參數(圖4b)。隨后，利用數學模型預測了60個PBA樣品在其他水熱腐蝕條件下的反應參數(T_E=80、100、120、140、160、180、200、220、240、260℃；t_E=1、3、5、7、9、11 h)。接著制備了這些樣品，發現實驗數據與數學模型預測的結果一致(圖4c)。這也驗證了水熱反應參數的數學預測模型是合理的。

圖5 PBA水熱蝕刻產物的OER反應機理

為了驗證其應用潛力，對不同的水熱蝕刻產品進行了OER測試。在堿性電解質中蝕刻產物的OER反應示意圖如圖5a所示。差分電荷密度結果表明，F(xiàn)e₂O₃顆粒與NiCoFe-PBA原位結合后，界面處局部電子云密度受到調節，產生協同效應，促進OER過程(圖5b)。與NiCoFe-PBA(380 mV)、FeO_x(376 mV)和商用RuO₂(324 mV)相比，F(xiàn)e₂O₃-NP@NiCoFe-PBA在η₁₀下的過電位為302 mV，表明Fe₂O₃-NP@NiCoFe-PBA具有更好的OER性能(圖5c)。

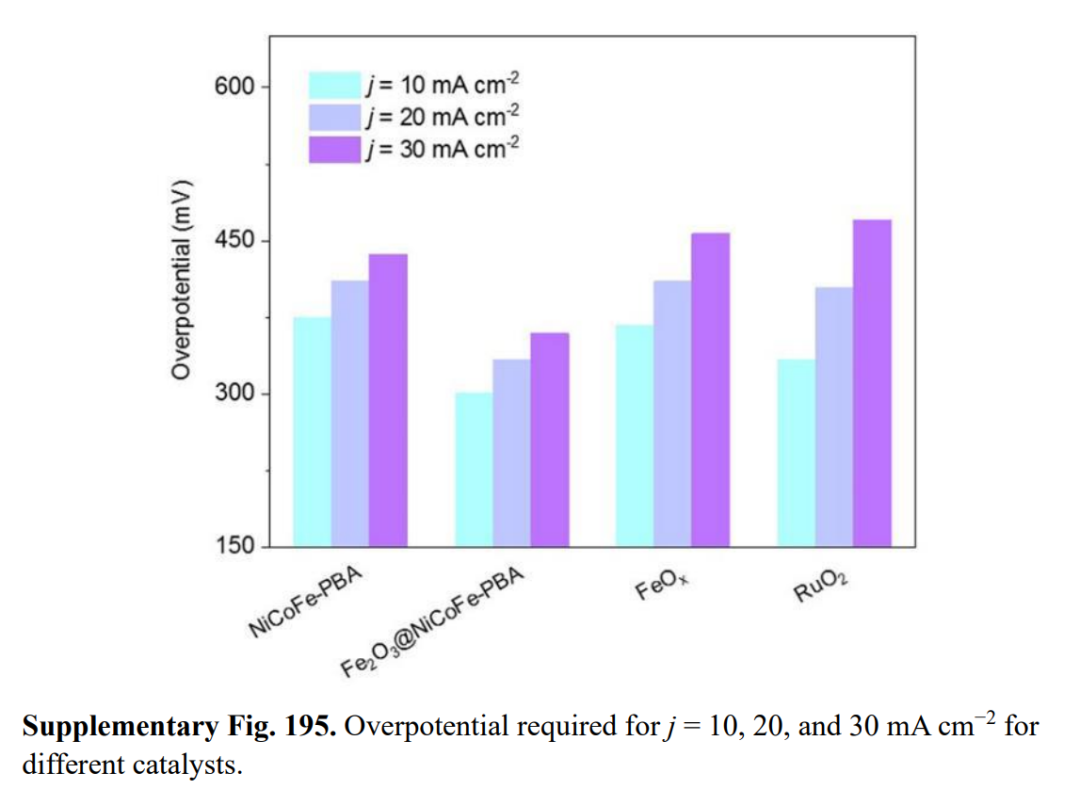

從圖中可以看出，不同樣品在高電流密度下的過電位(η₂₀、η₃₀)變化趨勢與低電流密度下的過電位(η₁₀)變化趨勢相同。Fe₂O₃-NP@NiCoFe-PBA的析氧動力學明顯增強，其Tafel斜率較低，為98 mV dec^-1，低于其他催化劑(圖5d)。Nyquist圖(圖5e)顯示Fe₂O₃-NP@NiCoFe-PBA的半圓直徑明顯小于NiCoFe-PBA的半圓直徑，表明該化合物具有較小的電荷轉移阻抗(Rct)。此外，紫外光電子能譜(UPS)測量結果表明，與Fe₂O₃(4.30 eV)和NiCoFe-PBA(4.75 eV)相比，F(xiàn)e₂O₃-NP@NiCoFe-PBA的功函數為4.25 eV，證明了這種復合結構促進了催化劑的OER性能(圖5f)。這些結果表明，與純PBA相比，蝕刻生成的Fe₂O₃-NPs在PBA晶體上的原位生長增加了比表面積，也降低了反應過電位。

為了進一步分析PBA框架對OER中Fe₂O₃-NP的影響，作者進行了理論計算。投影態密度(PDOS)結果(圖5g)表明，蝕刻后PBA的能帶結構得到了優化，且優于PBA前驅體和純Fe₂O₃納米顆粒。DFT計算結果表明Fe₂O₃-NPs@NiCoFe-PBA多孔配合物在四步OER反應過程中比純Fe₂O₃-NPs需要更少的吸附能(圖5h)。

穩定性一直是制約MOF實際應用的一個重要因素。由于Fe₂O₃-NPs@NiCoFe-PBA是在惡劣條件下的熱液環境中蝕刻的，PBA框架和Fe₂O₃-NPs的原位組合提供了很高的水穩定性。經電化學測試，腐蝕產物的結構得到了很好的保存。通過原位XRD測試分析了配合物的結構變化。獲得了Fe₂O₃-NPs@NiCoFe-PBA在不同電位(0.2、0.4、0.6、0.8、1.0、1.2、1.4、1.6、1.8、2.0、1.8、1.6、1.4、1.2、1.0、0.8、0.6、0.4、0.2 V)下的循環伏安(CV)數據，并在每個電位下測量了三個原位XRD數據點(圖5i)。結果表明，在穩定性測試過程中，配合物的晶體形狀沒有明顯變化，表明Fe₂O₃-NPs@NiCoFe-PBA配合物具有較好的穩定性。

文獻信息

Dynamic Phase Transformations of Prussian Blue Analogue Crystals in Hydrotherms，Journal of the American Chemical Society，2024.

https://pubs.acs.org/doi/10.1021/jacs.4c03827
