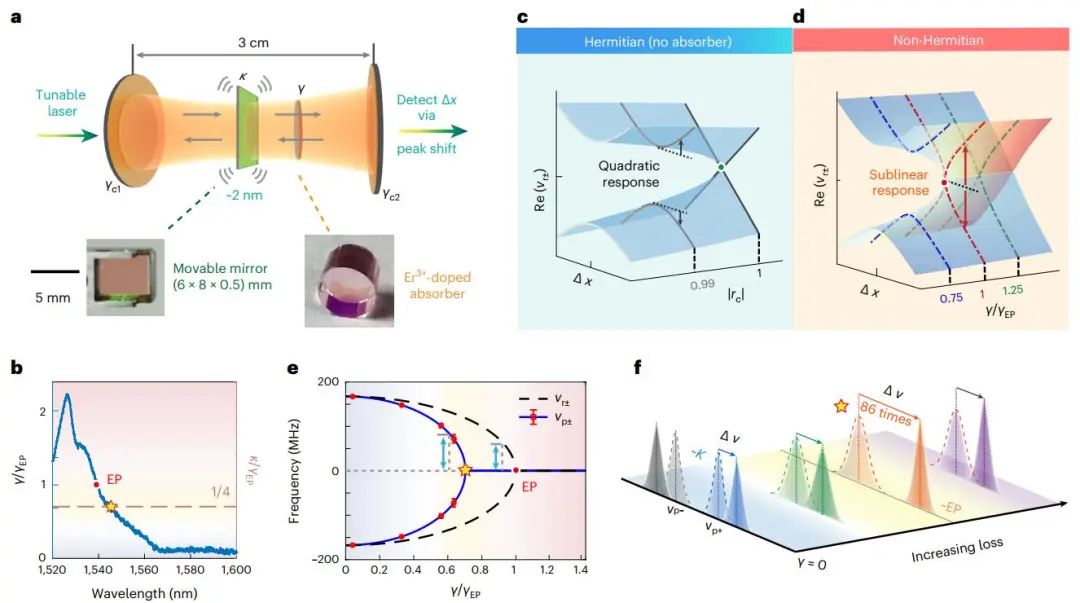

國防科技大學,新發Nature Nanotech.! 2024年7月23日 上午11:02 ? 頂刊 ? 閱讀 32 成果簡介 在智能制造和力傳感等應用中,僅以幾納米的精度對物體的位置和對齊進行光學監測是關鍵。傳統的光學納米測量需要精確的納米結構制備、多光束干涉或復雜的后處理算法,有時會阻礙該技術的廣泛采用。基于此,國防科技大學劉肯教授和朱志宏教授、湖南師范大學景輝教授以及新加坡國立大學邱成偉教授(共同通訊作者)等人報道了一種簡化而穩定的方法,可以實現低至2 nm分辨率的納米計量,從而消除了干涉測量所需的任何參考信號。 作者將鉺(Er)摻雜石英晶體吸收器插入到長度為3 cm的單個Fabry-Pérot腔中,然后通過將光學損耗與腔間耦合匹配來誘導異常點。對比無損方法,通過實驗實現了位移響應增強86倍,并且理論上認為可以實現450倍以上的增強,對應于亞納米分辨率。作者還展示了信噪比的5倍增強,從而證明非-厄米(Hermitian)傳感器可以比厄米傳感器帶來更好的性能。 相關工作以《Single-cavity loss-enabled nanometrology》為題在《Nature Nanotechnology》上發表論文。 圖文解讀 一個毫米級多層介質反射鏡,安裝在納米定位臺上(步長為2 nm),放置在長度為3 cm的Fabry-Pérot腔的中心。作者在腔內插入一個光學吸收器,并通過仔細匹配光學損耗和腔間耦合來誘導EPs。吸收器具有波長依賴的吸收特性,便于損耗調節;中央反射鏡具有波長無關的透射特性,以保持穩定的κ。當吸收器不存在時,當Δx=0,∣rc∣=1時,特征頻率表面相互接觸,并且該簡并點分裂為不可避免的非零耦合(∣rc∣<1)。透射峰vp與諧振頻率vr有很大的偏離,在簡并點處繼承了其亞線性行為,但隨著γ的變化更為迅速。 圖1.插入損耗的納米位移檢測 作者將模擬透射譜繪制為厄米情況下,入射激光失諧和Δx的函數,并清楚地顯示了一個腔節點周圍的二次響應。因此,傳輸峰值頻移Δv在避免的交叉點附近趨向于非常小,例如,ΔvAB,對于ΔxAB≈2 nm,ΔvAB, H≈1.5 MHz。相反,弱響應在EP附近被放大,例如位移ΔxAC和ΔxAB分別放大了30.7倍或超過86.6倍。隨著Δx的增加遠離EPs, Δv逐漸減小并接近線性響應。 圖2.厄米位移和非-厄米位移傳感的透射光譜 此外,作者還展示了損耗增強納米計量學。當發生位移擾動時,厄米情況下的峰位移非常弱,具有抑制的二次響應。相反,大大增強的響應表現出亞線性行為。根據Δv與Δx的計算結果,該響應可以在較小的位移下放大450倍以上,例如在Δx=0.5 nm處。此外,EP附近的增強響應是雙向的,即位移的增加或減少可以被極大地放大,位移的方向由Δv符號確定。在厄米情況下,χH被嚴重抑制。這種抑制可以通過增加∣rc∣來緩解,但最高靈敏度不會超過4FSR/λ,其中FSR=5 GHz是整個腔的自由光譜范圍。二次響應表明,χH在Δx=0附近趨近于零。對于靠近極電位的非厄米情況下,極限被打破,靈敏度被極大放大。 圖3.損耗增強了靈敏度和SNR 文獻信息 Single-cavity loss-enabled nanometrology. Nature Nanotechnology, 2024, https://doi.org/10.1038/s41565-024-01729-8. 原創文章,作者:計算搬磚工程師,如若轉載,請注明來源華算科技,注明出處:http://www.zzhhcy.com/index.php/2024/07/23/a5cbdac04d/ 贊 (0) 0 生成海報 相關推薦 三天兩篇頂刊!駱靜利院士團隊,連發EES和ACS Catalysis! 2023年10月13日 ???Appl. Catal. B.:原位形成配體穩定的Bi納米片助力高效的CO2轉化 2023年10月15日 西湖大學徐宇曦ACS Nano:用于穩定鋰金屬電池的新興二維聚合物 2023年10月11日 黃佳琦/張強/程新兵,最新Angew.! 2022年10月28日 5000次以上!三院院士孫學良,重磅Nature Nanotechnology!全固態鋰金屬電池! 2024年11月28日 武培怡/焦玉聰Small:實現水系鋅電池無枝晶和副反應的電解液添加劑 2023年10月17日
