冷面总裁竟被下属轻松拿捏,日本大尺度电影再推三部,亚洲国产精品成人精品无码区在线

Nature Reviews Chemistry綜述：二維材料的插層帶來新興電子相轉移

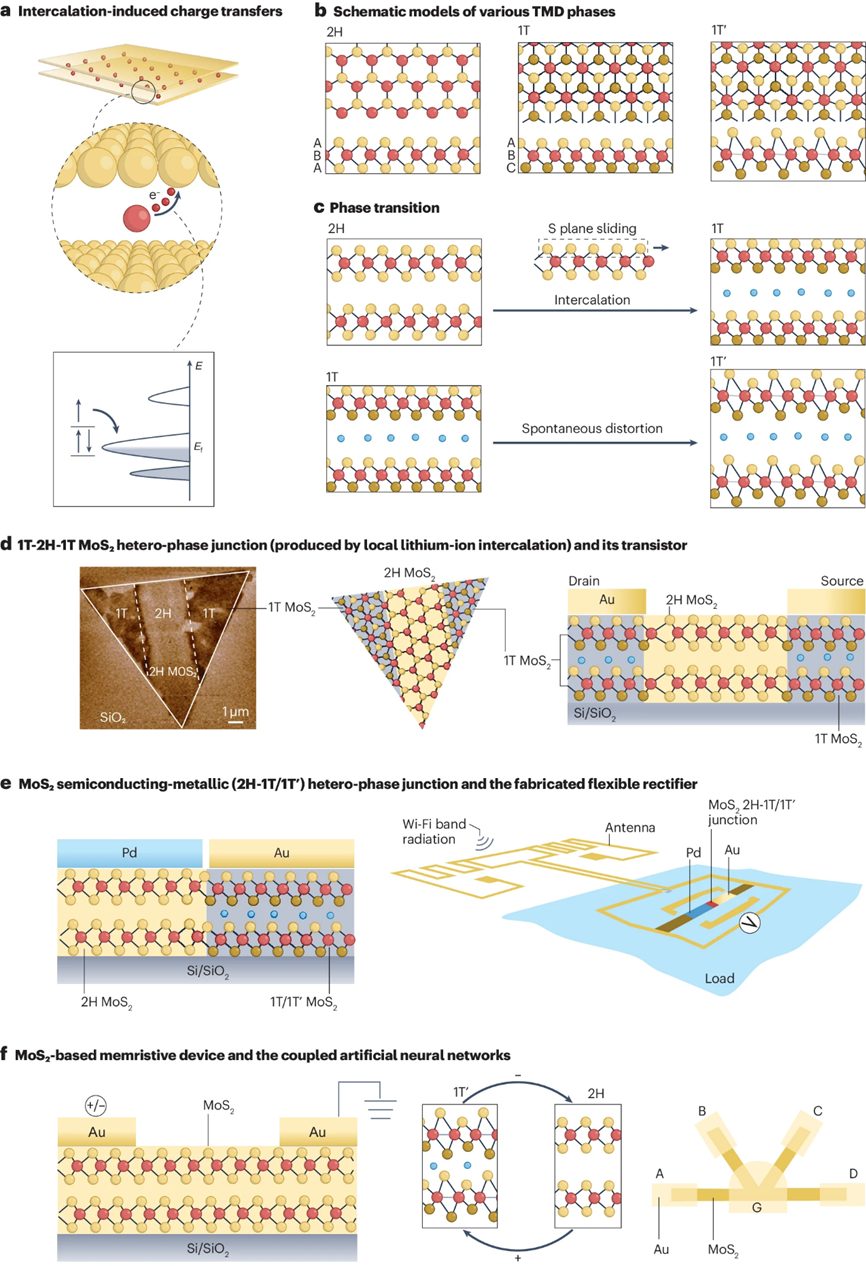

插層是誘導過渡金屬二硫屬化物 (TMDs) 相變的有力工具。然而，只有鋰離子 (Li⁺) 插入 MoS₂或WS₂誘導的半導體 2H（六方）相到金屬 1T（八面體或半金屬 1T′，扭曲八面體）相的轉變是眾所周知的。

康奈爾大學的 Judy J. Cha 領導的團隊在 ACS Nano 上撰文報道了在 1T′-MoTe2 中電化學 Li⁺ 插入過程中出現的新興相變，從而發現了兩個之前未報道過的電子相——輕度鋰化相 I 和重度鋰化相 II（ACS Nano 18, 17349–17358 (2024)）。

來自卡爾加里大學的研究人員，對該文章進行了點評，相關文章以《Ions go in and new phases appear》為題發表在《Nature Reviews Chemistry》期刊上，文章鏈接：https://doi.org/10.1038/s41570-024-00637-8。

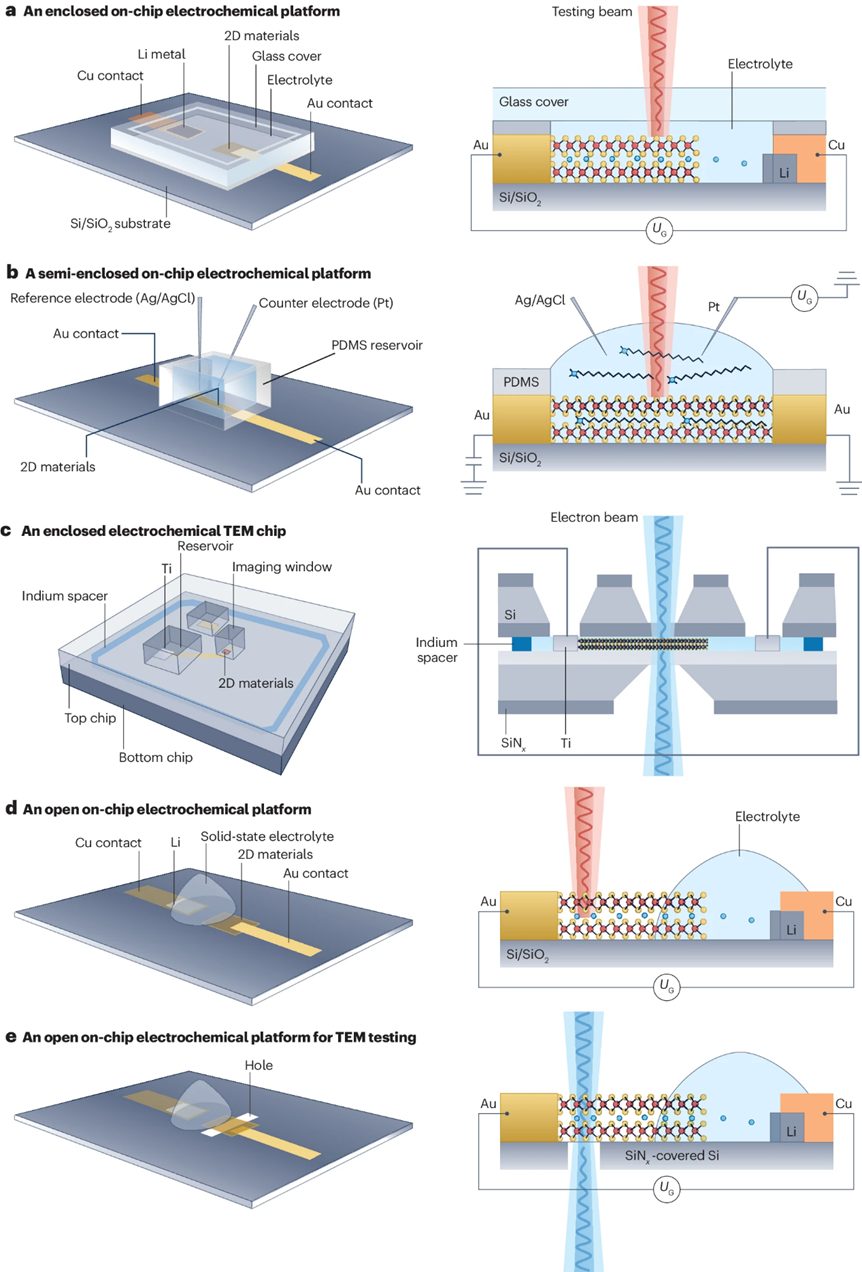

研究者在電化學微反應池（見圖中 b 部分）中進行了 Li⁺ 插入，其中 1T′-MoTe₂ 納米薄片作為陰極，一小片鋰金屬箔作為陽極，復雜的分子混合物作為電解質。電極和電解質被封裝在一個透明的盒子里，蓋玻片作為頂蓋，SiO₂/Si 芯片作為底部基板。這樣的微電池不僅可以提供完整的電路來實現電化學插入，還可以進行原位電化學和光譜測試。

通過對制造的電化學電池進行恒電流放電實驗，他們觀察到了與初始 1T′ 相截然不同的新相（I 和 II）。當施加的插層電壓 (V_EC)為 0.7 V 時，相 I 出現，其證據是拉曼光譜中 A_g 峰在 ~78 cm^–1 處消失，峰在 ~85 cm^–1 處出現。而當 V_EC 為 0.4 V 時，相 II 出現，其特征是在 ~17、109 和 133 cm^–1處出現了更多新的拉曼峰。

此外，他們利用原位單晶 X 射線衍射(XRD) 和原位透射電子顯微鏡 (TEM) 發現了新階段與原始 1T′ 階段之間原子結構的差異。XRD 圖案表明，與原始 1T′ 相相比，鋰化相的層間距增大，而 TEM 圖像表明，這種變化是由于鋰化相的平面晶格對稱性變化引起的。

原位拉曼和XRD 數據也表明相變的可逆性——在去除施加的 V_EC后，鋰化 1T′-MoTe₂ 納米片恢復到其原始 1T′ 相。

為了研究不同相之間的電子特性差異，研究人員在 Li⁺ 插層過程中進行了兩端電流-電壓測量和原位霍爾測量（在施加恒定電流和磁場時進行的一系列電壓測量）。結果表明，與原始相相比，鋰化相 II（或鋰化相 I）的電阻顯著（或適度）增加，霍爾載流子密度降低，表明在鋰化相從半金屬轉變為半導體時，帶隙打開。

總的來說，這項工作在 1T′-MoTe₂ 中引入了兩種之前未報道過的相，這些相是由 Li⁺ 插入引起的。新相表現出與原始半金屬性質不同的半導體特性，開辟了該材料在半導體器件中的應用。

值得注意的是，前不久（5月16日），本文第一兼通訊作者-楊銳捷剛以第一作者身份在《Nature Reviews Chemistry》期刊上發表題目為《Intercalation in 2D materials and in-situ studies》的封面文章。下面對該文章進行簡短解讀。

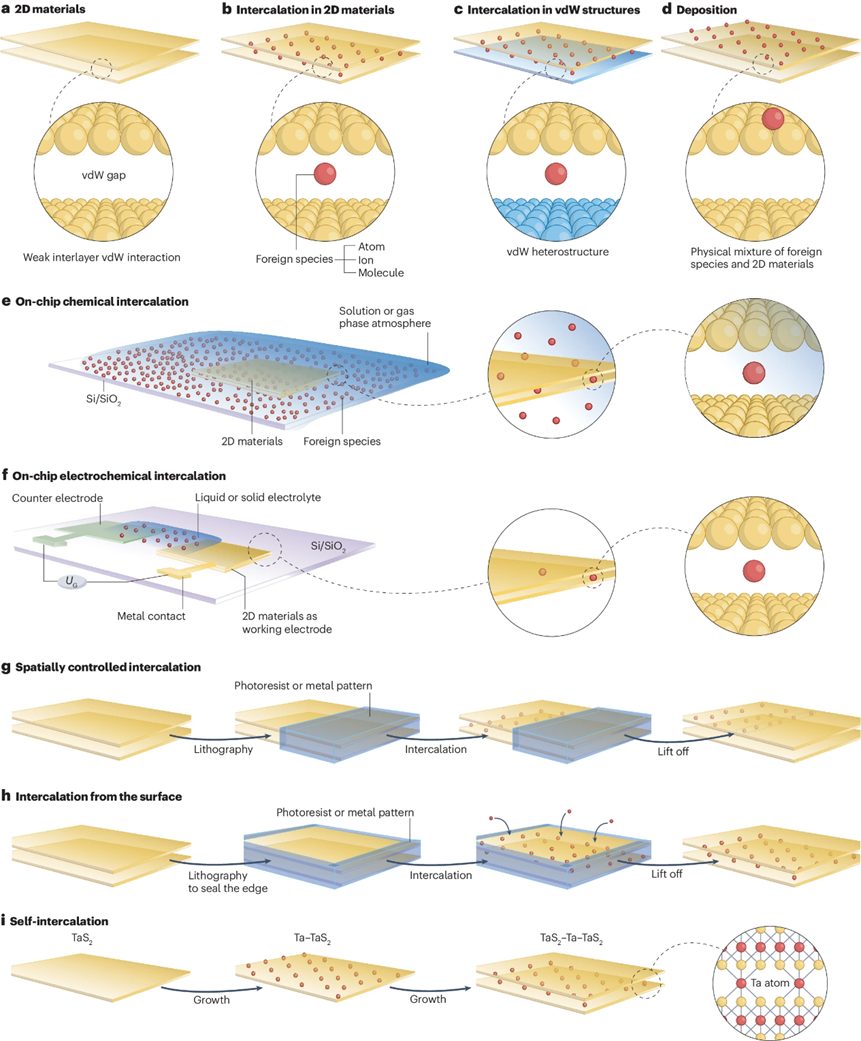

在 2004 年發現石墨烯后的短短幾年內，二維 (2D) 材料成為了材料研究的一個熱點領域。這些二維材料徹底改變了當前研究的許多方面，特別是在新興物理學、光電器件、催化、電池等領域。這些材料具有各向異性鍵合的特點——層內有強共價鍵，層間有弱的范德華 (vdW) 相互作用。這種各向異性的性質使得插層在二維材料中變得可行。這里，插層是指將外來物質（原子，離子，或分子）插入到2D材料層間或其vdW異質結構中。

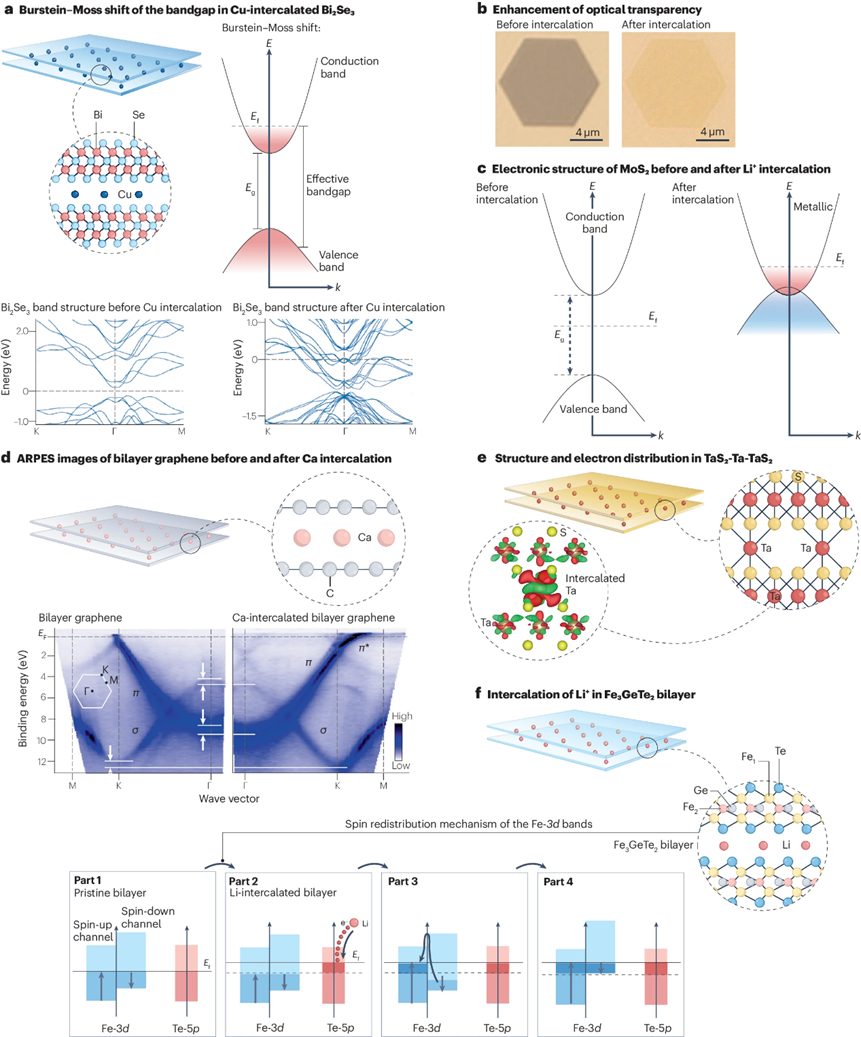

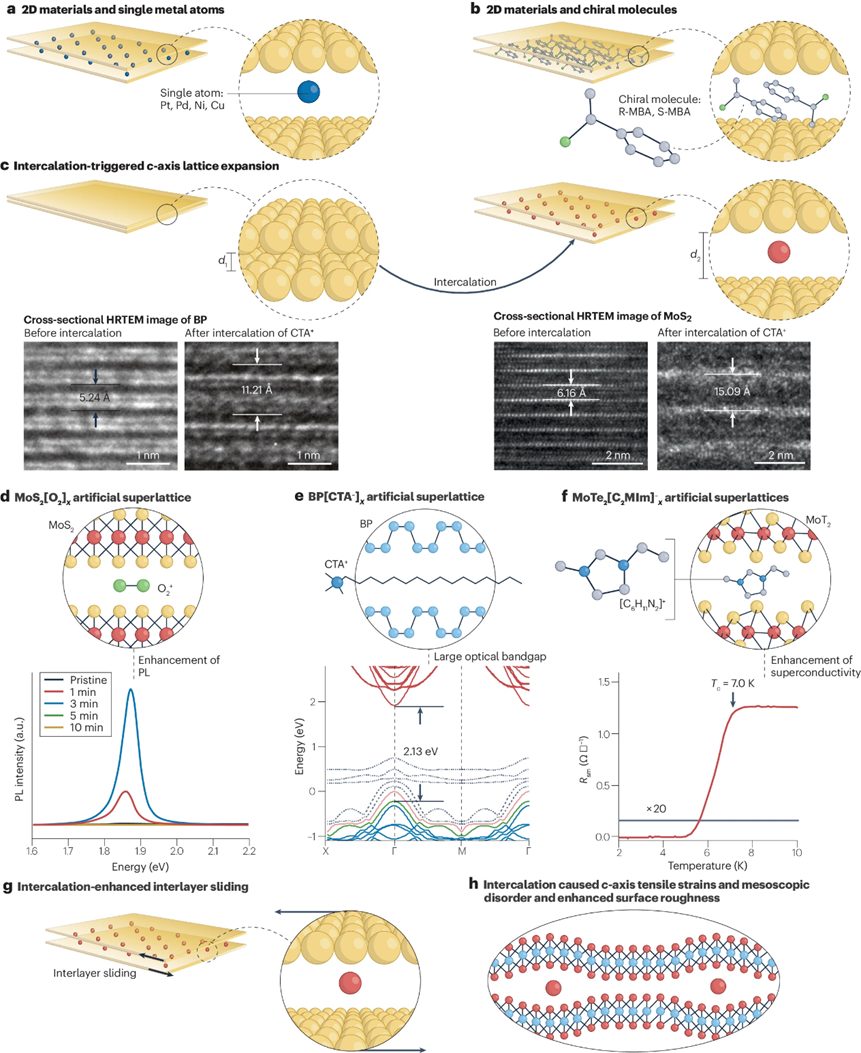

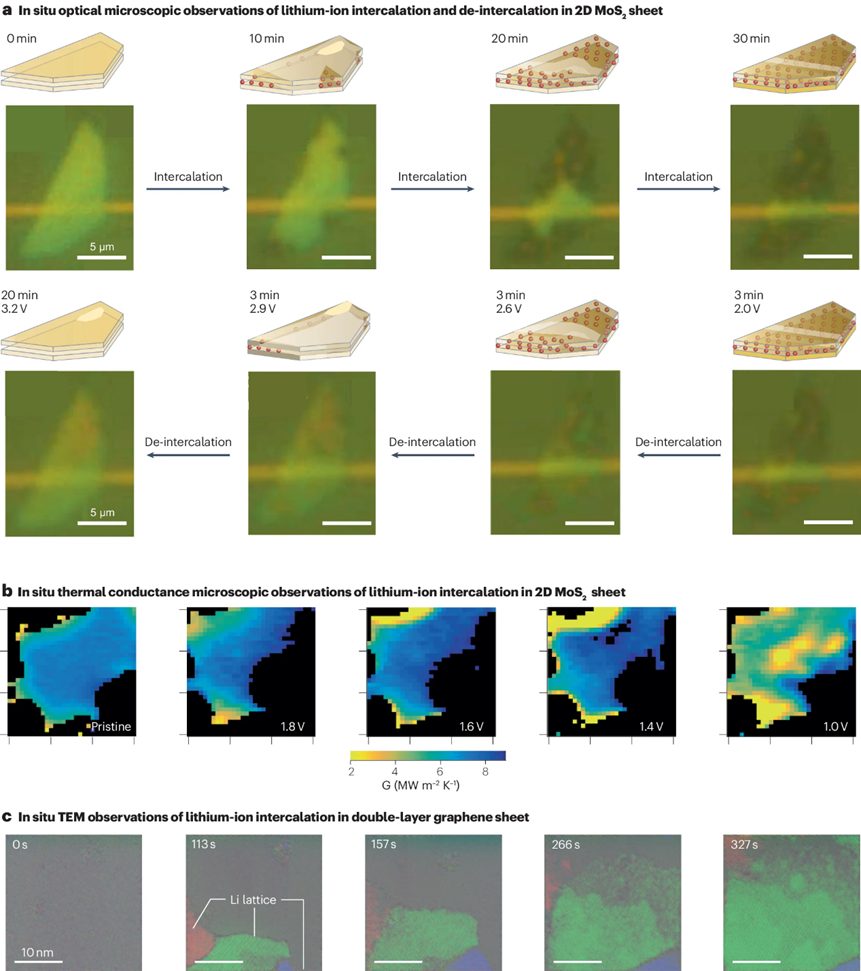

原子、離子和分子的插層是調整二維 (2D) 材料特性的有力工具。使用此工具，二維材料的層間相互作用、面內鍵合構型、費米能級、電子能帶結構和自旋軌道耦合等屬性可以得到有效的調控，從而引起二維材料的光子、電子、光電子、熱電、磁性、催化和能量存儲相關的性質變化。這意味著插層是提升二維材料在當前和未來應用中的有力工具。原位成像和光譜技術是可視化和追蹤插層過程的有效手段，為破譯重要且常常難以捉摸的插層動力學、插層化學力學，和插層機理提供了機會。
