午夜dj免费高清影院,14表妺好紧没带套经过,大学生久久香蕉国产线看观看

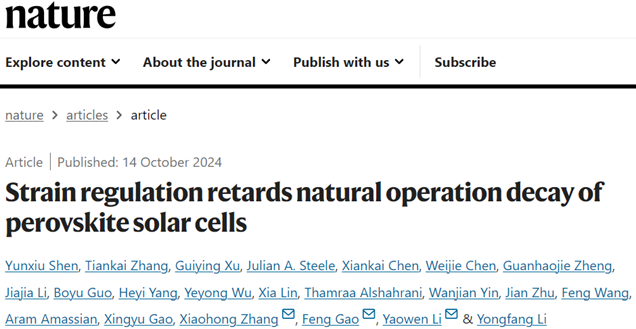

重磅！蘇州大學，最新Nature！

研究概述

在過去的十年中,鈣鈦礦太陽能電池（pero-SCs）得到了迅速的發(fā)展。

然而，目前還缺乏系統(tǒng)的研究來探討硅太陽能電池中使用的工作壽命評估經(jīng)驗規(guī)則是否可以應(yīng)用于pero-SCs。

科學家們普遍認為，pero-SCs在晝夜循環(huán)中表現(xiàn)出更高的穩(wěn)定性，這是由于在黑暗中具有自愈作用。

基于此，蘇州大學李耀文教授和張曉宏教授、瑞典林雪平大學高峰教授（共同通訊作者）等人發(fā)現(xiàn)高效FAPbI₃?pero-SCs在自然晝夜循環(huán)模式下的降解速度要快得多，但這對基于連續(xù)模式測試估計pero-SCs使用壽命的廣泛接受的方法提出了質(zhì)疑。

結(jié)果表明，在連續(xù)光照模式下，鈣鈦礦的晶格應(yīng)變逐漸減弱，而在循環(huán)模式下，晶格應(yīng)變同步循環(huán)。

循環(huán)模式下的周期性晶格應(yīng)變導(dǎo)致深阱積累和運行過程中的化學降解，降低離子遷移電位，從而降低器件壽命。

作者引入了苯亞硒酰氯（Ph-Se-Cl）來調(diào)節(jié)鈣鈦礦在晝夜循環(huán)中的晶格應(yīng)變，在改進后的循環(huán)模式下，經(jīng)認證的效率為26.3%，T₈₀壽命提高了10倍。

圖文解讀
