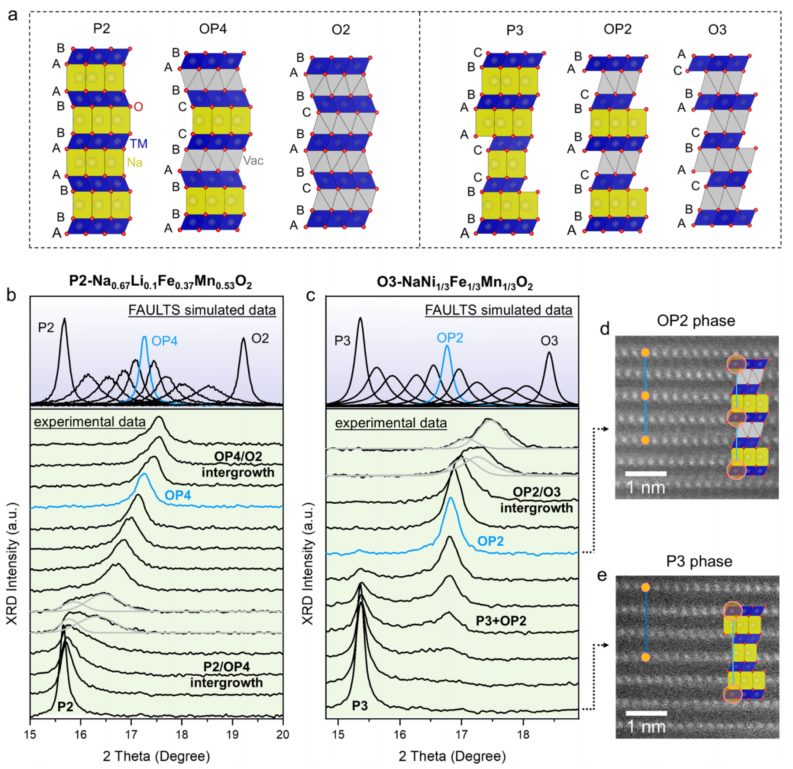

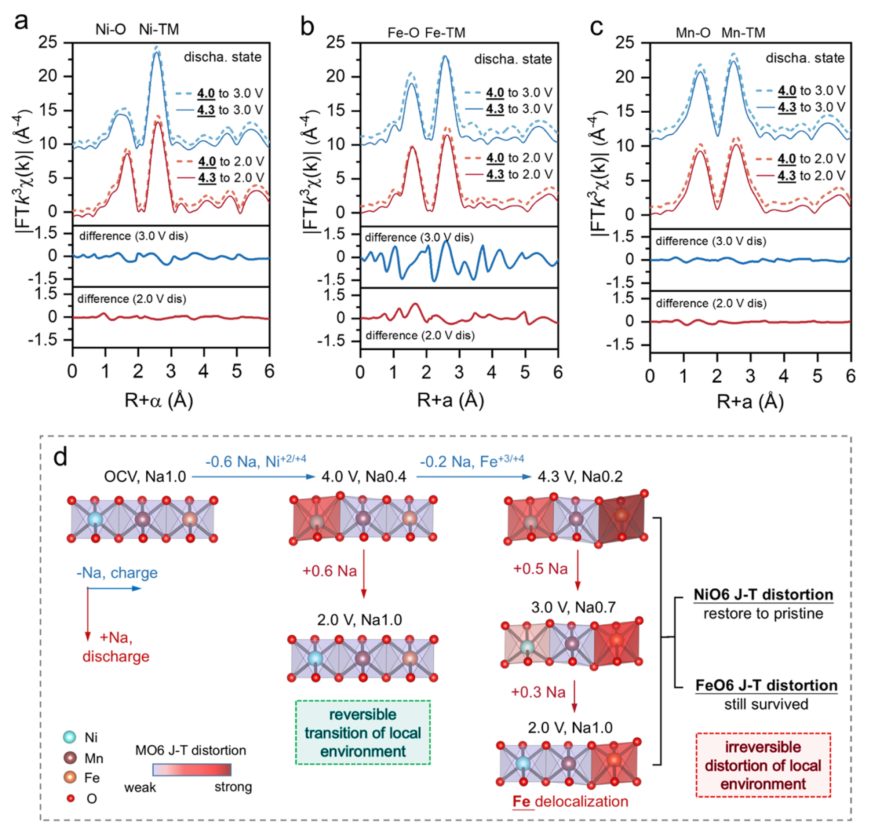

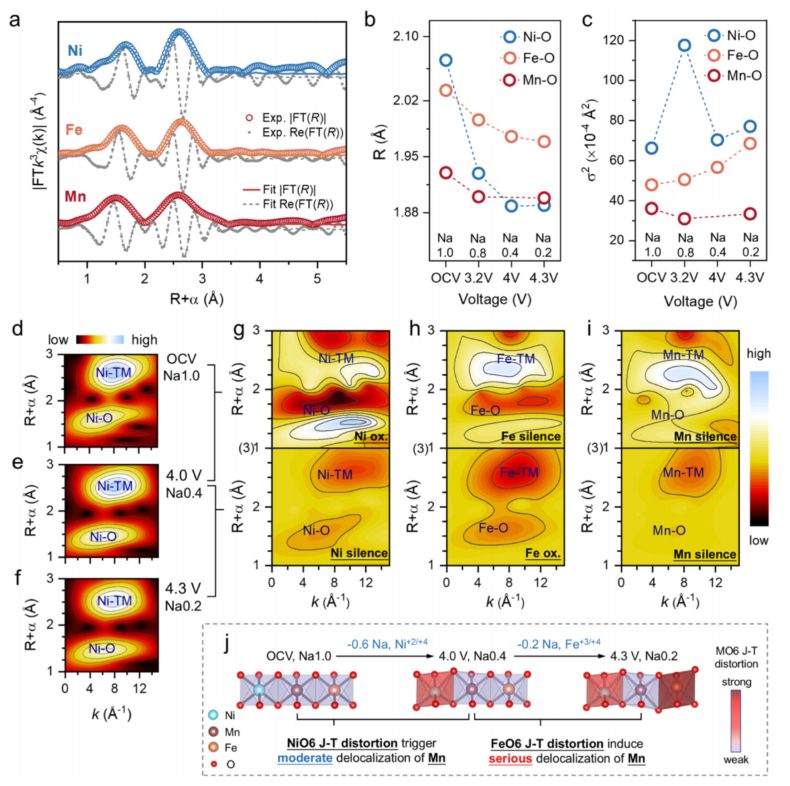

研究概述延長(zhǎng)層狀氧化物正極材料的充電深度(DoC)是提高鈉離子電池與商業(yè)化LiFePO4基鋰離子電池(0.8 CNY/Wh)競(jìng)爭(zhēng)力的重要途徑。然而,由于對(duì)復(fù)雜相變、局部共價(jià)環(huán)境演化和電荷補(bǔ)償之間的相關(guān)性認(rèn)識(shí)不清,有害/不可逆結(jié)構(gòu)畸變與中性/可逆結(jié)構(gòu)相互轉(zhuǎn)化之間的DoC依賴性邊界無(wú)法明確區(qū)分。基于此,2024年11月7日,廈門大學(xué)孫世剛院士/喬羽教授/Yonglin Tang、清華大學(xué)谷林教授、寧德時(shí)代21C創(chuàng)新實(shí)驗(yàn)室Ziyang Ning、中國(guó)科學(xué)院高能物理研究所黃換副研究員在國(guó)際期刊Journal of the American Chemical Society發(fā)表題為《Elucidating the Structural Evolution of O3-type NaNi1/3Fe1/3Mn1/3O2: A Prototype Cathode for Na-Ion Battery》的研究論文。為了彌補(bǔ)上述差距,研究人員采用了O3-NaNi1/3Fe1/3Mn1/3O2作為原型正極材料,并將目標(biāo)DoC從典型的Na0.4(約125 mAh/g,4.0 V截止)擴(kuò)展到Na0.2(約180 mAh/g,4.3 V截止)。關(guān)于相變和電荷補(bǔ)償,O3到P3相變發(fā)生在適度的Na0.4-DoC之前(Fe/Mn氧化還原沉默,Ni氧化為主),而進(jìn)一步去鈉化(從Na0.4開始)則誘導(dǎo)P到O板片的轉(zhuǎn)變,導(dǎo)致在更高的DoC(Na0.2)下P3和OP2相的共存,隨后形成OP2/O3共生相,此時(shí)Fe3+到Fe4+的氧化被激活以貢獻(xiàn)容量。在高DoC下,局部共價(jià)環(huán)境表現(xiàn)出更嚴(yán)重的偏差(從Na0.4到Na0.2僅有0.2 mol的去鈉化),這是由于P到O板片轉(zhuǎn)變引起的板片滑移和FeO6八面體的Jahn-Teller畸變進(jìn)一步加劇了板片滑移。這種局部共價(jià)環(huán)境的不可逆畸變會(huì)在長(zhǎng)期循環(huán)中積累并演變/惡化為結(jié)構(gòu)退化。此外,還證明了氧化還原過(guò)程的倍率依賴性人工調(diào)控,并提出了用于結(jié)構(gòu)穩(wěn)定的摻雜策略。 圖文解讀圖1:P3?OP2?O3復(fù)合相結(jié)構(gòu)的表征及其與P2?OP4?O2的比較。圖2:TMO6在第一次去鈉化過(guò)程中的局部結(jié)構(gòu)演化。圖3:不可逆局部協(xié)調(diào)環(huán)境畸變。 文獻(xiàn)信息Elucidating the Structural Evolution of O3-type NaNi1/3Fe1/3Mn1/3O2: A Prototype Cathode for Na-Ion Battery,?Journal of the American Chemical Society,?2024.
