特级做a爱片久久久久久,噼里啪啦完整高清观看视频,最新zooskoovideos

七八十歲，是闖蕩和拼搏的時(shí)候！是迎接新offer的年紀(jì)！

勵(lì)志！這師徒3人，加起來207歲，一年發(fā)4篇Nature/Science正刊！七八十歲，拼搏正當(dāng)年！

科研的樂趣，就像在吃一盒巧克力，不知道下一顆什么味道，活到老，吃到老。

打開google scholar，搜索瑞士洛桑聯(lián)邦理工學(xué)院（EPFL），會(huì)發(fā)現(xiàn)EFPL中論文引用量排名前7的作者里，竟有3名都是從事太陽能光伏和鈣鈦礦太陽能電池研究的！

更有意思的是，Nazeeruddin和Anders Hagfeldt竟然都曾是Michael Graetzal的博后學(xué)生！真的是名師出高徒，老師被引近50W次，兩個(gè)學(xué)生的被引也逐漸接近20W，真是一個(gè)好老師、一個(gè)好方向，成就一個(gè)好團(tuán)隊(duì)。Gr?tzel教授和Nazeeruddin教授師徒兩人更是于2017年一起躋身材料科學(xué)領(lǐng)域前10名高引用研究人員。

Michael Graetzal教授出生于1944年的德國，被譽(yù)為“染料敏化太陽能電池之父”的傳奇人物，到今年已經(jīng)整整80歲了。但他仍尚未退休，活躍在科研一線，真的是老驥伏櫪，志在千里。

近期，Graetzal教授又收到了新的offer，在國內(nèi)又有了新職位，80歲是闖蕩的年紀(jì)。

Mohammad Khaja Nazeeruddin教授1957年出生于印度，在印度奧斯曼尼亞大學(xué)（Osmania University）取得博士學(xué)位。1987年，Nazeeruddin以博士后的身份加入了Graetzel教授課題組，之后便一直留在EPFL從事太陽能電池的相關(guān)研究，到目前已有37個(gè)年頭!?近年來Nazeeruddin教授的研究重點(diǎn)逐漸轉(zhuǎn)向大面積鈣鈦礦太陽能電池的效率和穩(wěn)定性，也取得了一系列創(chuàng)紀(jì)錄的成果。

Nazeeruddin教授5年前簽約國內(nèi)知名企業(yè)，目前為鈣鈦礦太陽能公司的首席科學(xué)家。

Anders Hagfeldt教授則稍微小一點(diǎn)，生于1964年，他于1993年從烏普薩拉大學(xué)（Uppsala University）博士畢業(yè)后，便直接前往瑞士EPFL跟隨Graetzel教授開展博士后的生涯。

他在EPFL一共待了27年，直到2021年，他收到了人生的新offer，回到博士母校，烏普薩拉大學(xué)，擔(dān)任副校長。在新的單位，Anders Hagfeldt教授還是會(huì)掛上EPFL，感情甚好。

一般高校，一年能出一兩篇正刊就已經(jīng)很不錯(cuò)的。而這師徒3人，光2024年一年就直接為EPFL帶來四篇正刊，真?zhèn)€是一個(gè)師門撐起EPFL的半壁江山！

Science：潮濕空氣中制備高穩(wěn)定性的鈣鈦礦太陽能電池

https://www.science.org/doi/10.1126/science.adn9646

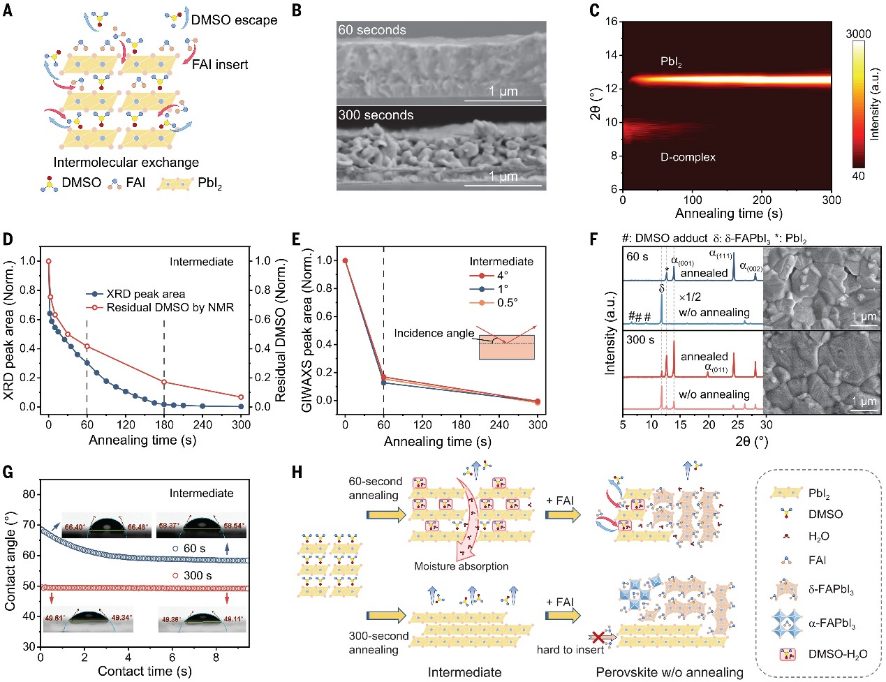

研究成果：開發(fā)了一種創(chuàng)新的晶體封端層策略，成功在潮濕空氣中制備出高效率的鈣鈦礦太陽能電池，為解決這一難題提供了新思路。

論文亮點(diǎn)

1. 創(chuàng)新性地引入含氯有機(jī)分子形成封端層，有效阻擋了潮濕環(huán)境中的水分滲透，同時(shí)保留了DMSO-PbI₂復(fù)合物，以調(diào)控晶體生長。

2. 在20%至60%的相對(duì)濕度下制備的鈣鈦礦太陽能電池實(shí)現(xiàn)了超過24.5%的光電轉(zhuǎn)換效率，80%相對(duì)濕度下也達(dá)到了23.4%的效率。

3. 未封裝的鈣鈦礦太陽能電池在空氣中（相對(duì)濕度40%至60%）顯示出優(yōu)異的長期穩(wěn)定性，經(jīng)過500小時(shí)的最大功率點(diǎn)運(yùn)行后，性能僅下降4%。

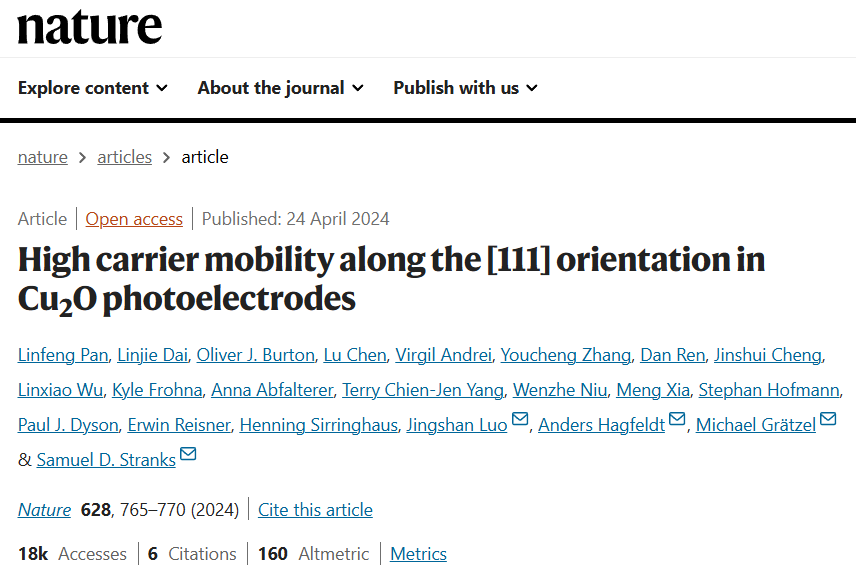

Nature：光電催化制氫性能的新突破

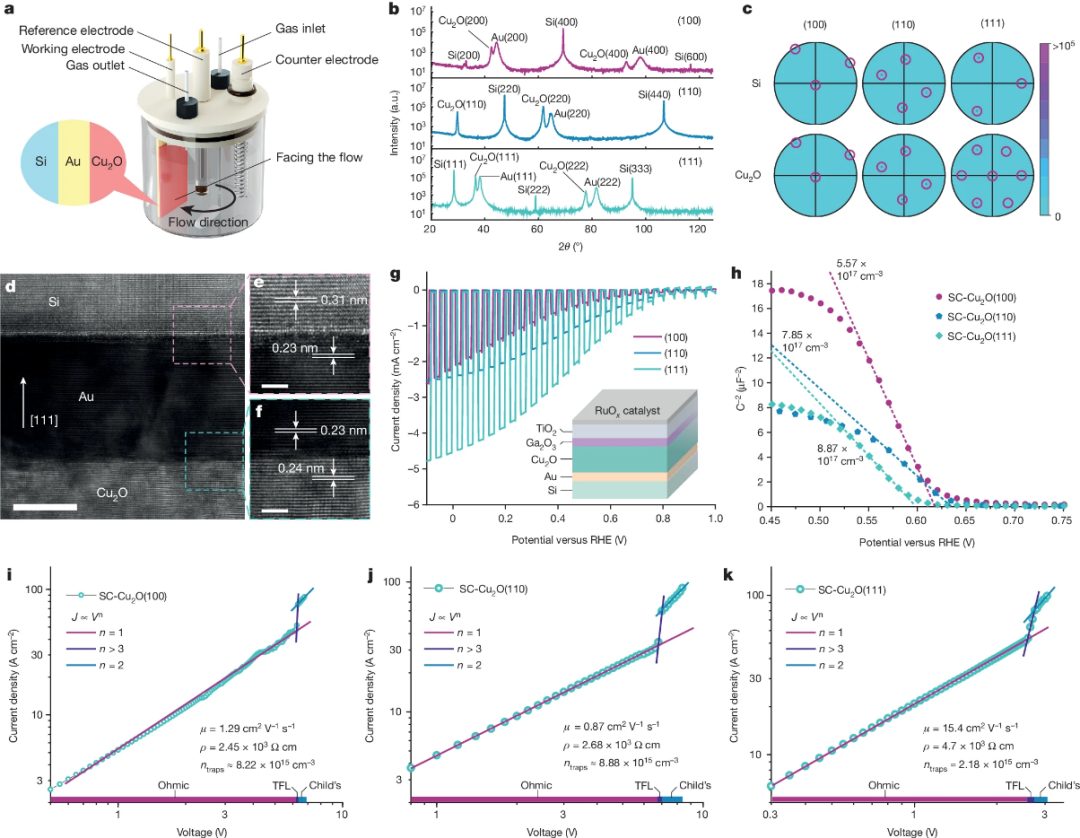

研究成果：采用溶液電化學(xué)Cu₂O薄膜外延生長技術(shù)，開發(fā)制備了以[111]為主要晶體取向的多晶Cu₂O光電極，實(shí)現(xiàn)了光電催化制氫性能的突破。

研究亮點(diǎn)

1、采用溶液電化學(xué)Cu₂O薄膜外延生長技術(shù)，成功制備出[111]、[110]和[100]晶體取向的單晶Cu₂O光電極。

2、結(jié)合飛秒瞬態(tài)反射光譜量化分析了Cu₂O各向異性光電特性，發(fā)現(xiàn)沿[111]方向的載流子遷移率發(fā)現(xiàn)比其他方向的高一個(gè)數(shù)量級(jí)。

3、制備出具有高純度[111]晶體取向的多晶Cu₂O光電極，產(chǎn)生的光電流密度是多聚Cu₂O(100)的七倍，與最先進(jìn)的電沉積設(shè)備相比提高了75%，且表現(xiàn)出優(yōu)異的穩(wěn)定性。

Science：陽離子反應(yīng)調(diào)控提升太陽能模組的效率和穩(wěn)定性

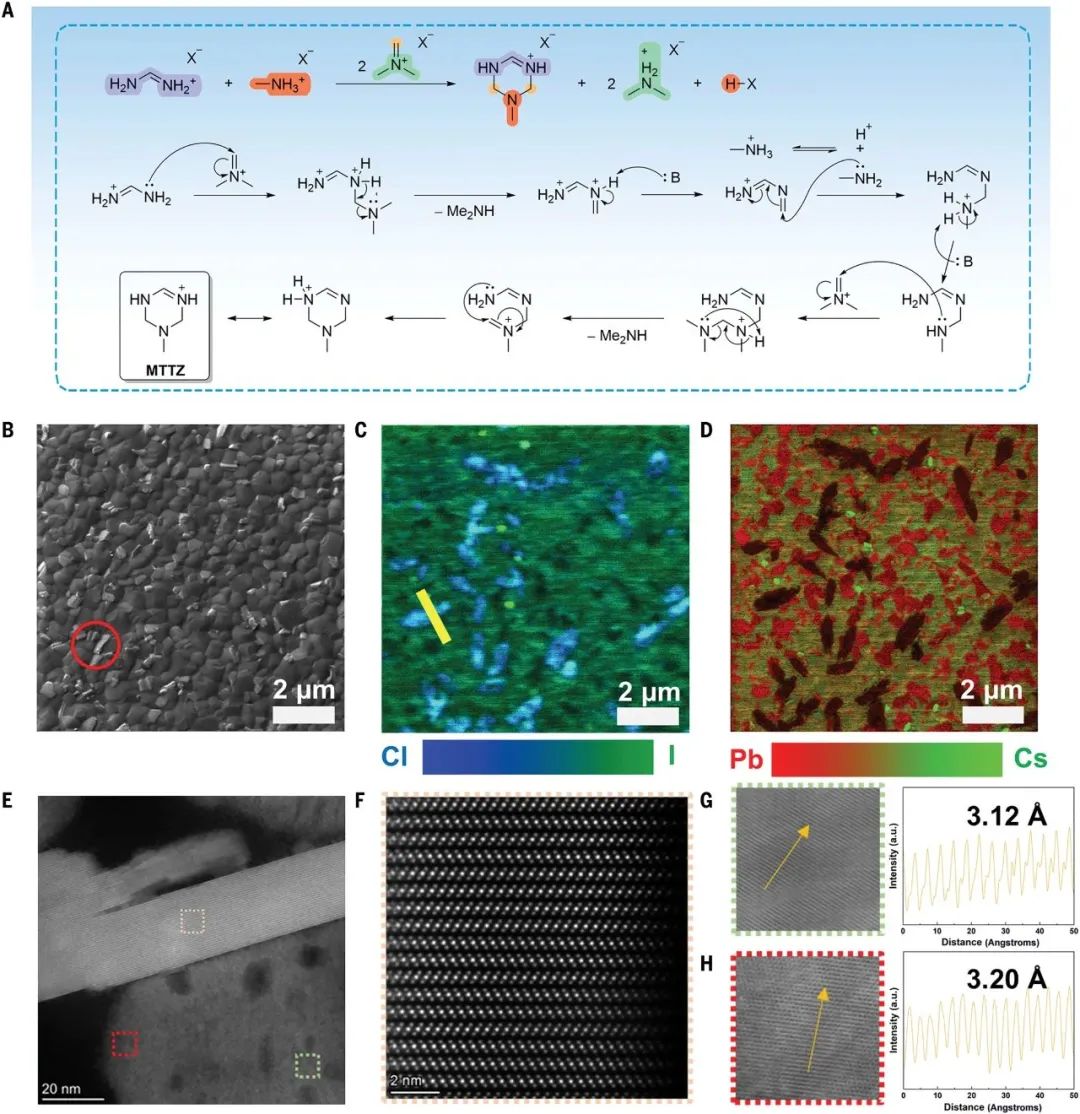

研究成果：通過向前驅(qū)體溶液中添加N,N-二甲基亞甲胺氯，形成的甲基四氫三嗪（MTTZ⁺）來穩(wěn)定鈣鈦礦結(jié)構(gòu)，制備高效穩(wěn)定的大面積模組。

論文亮點(diǎn)

1、發(fā)現(xiàn)[Dmei]⁺陽離子與鈣鈦礦前體溶液中的MA⁺和FA⁺陽離子反應(yīng)以生成[DMA]⁺和[MTTZ]⁺陽離子。[MTTZ]⁺陽離子可以穩(wěn)定鈣鈦礦結(jié)構(gòu)，增加I^?和Cs⁺離子的遷移勢壘能，從而抑制了鈣鈦礦降解和相分離。

2、優(yōu)化后的鈣鈦礦模組實(shí)現(xiàn)了23.2%的光電轉(zhuǎn)換效率（PCE），孔徑面積為27.2平方厘米，穩(wěn)定的PCE為23.0%。

3、封裝后鈣鈦礦模組在85℃和85%相對(duì)濕度下經(jīng)過約1900小時(shí)最大功率點(diǎn)跟蹤后，仍保持87%的效率。

Nature：鈣鈦礦太陽能組件效率達(dá)到創(chuàng)紀(jì)錄的23.3%

研究成果：開發(fā)了一種甲胺鹽酸鹽和1，3-雙（氰甲基）咪唑鹽酸鹽的協(xié)同摻雜劑-添加劑組合策略，制備了高效穩(wěn)定的鈣鈦礦基光伏器件。

論文亮點(diǎn)

1. 首次發(fā)現(xiàn)鈣鈦礦前驅(qū)體與添加劑在吸光層結(jié)晶過程中的協(xié)同效應(yīng)，即使用甲基氯化銨作為摻雜劑，并使用路易斯堿性離子液體添加劑。這種策略有效地抑制了鈣鈦礦前驅(qū)體溶液的降解，抑制了MACl的聚集，制備出結(jié)晶度高、缺陷少的相均勻穩(wěn)定的鈣鈦礦薄膜，

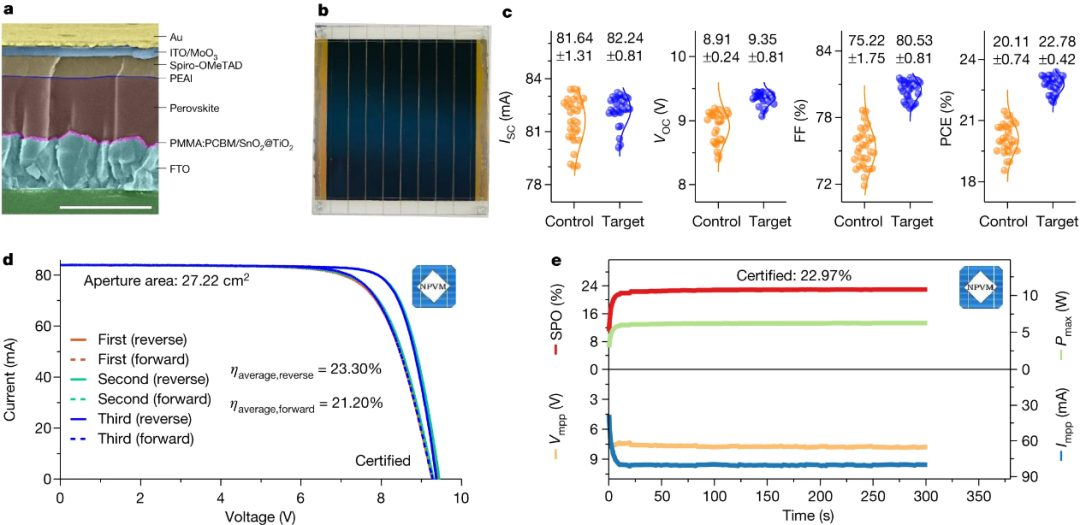

2. 制造的鈣鈦礦太陽能組件的認(rèn)證效率達(dá)到23.30%，在27.22平方厘米的孔徑面積上最終穩(wěn)定在22.97%，創(chuàng)下了認(rèn)證的最高PSM性能。

3. 鈣鈦礦太陽能組件顯示出長期運(yùn)行穩(wěn)定性，在室溫下連續(xù)光照1000小時(shí)后仍保持94.66%的初始效率。

原創(chuàng)文章，作者：zhan1，如若轉(zhuǎn)載，請(qǐng)注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/11/20/6134494180/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

勵(lì)志！這師徒3人，加起來207歲，一年發(fā)4篇Nature/Science正刊！七八十歲，拼搏正當(dāng)年！

相關(guān)推薦
