最新地址,被吊起来张开腿供人玩弄,两男吮着她的花蒂尿在线观看

他，28歲任北航教授，師從崔屹院士，入選福布斯30歲精英榜，新發(fā)第18篇Nat. Commun.！

成果簡介

大量的晶界固態(tài)電解質(zhì)界面，無論是自然產(chǎn)生的還是人為設(shè)計的，都會導(dǎo)致鋰金屬沉積不均勻，從而導(dǎo)致電池性能不佳。基于此，北京航空航天大學(xué)宮勇吉教授和翟朋博博士、上海空間電源研究所楊承博士（共同通訊作者）等人報道了一種鋰離子選擇性傳輸層，以實現(xiàn)高效且無枝晶的鋰金屬負極。逐層組裝的質(zhì)子化氮化碳（PCN）納米片具有均勻的宏觀結(jié)構(gòu)、無晶界，基面上有序孔隙的氮化碳提供了具有低彎曲度的高速鋰離子傳輸通道。

作者利用PCN-PEO保護層對鋰金屬進行改性，為實現(xiàn)超致密光滑鍍鋰提供了可行的途徑，可使鋰金屬箔同時作為負極和集流器（CC），將全電池的能量密度提高至極限。所組裝的324 Wh kg^-1軟包電池具有300次穩(wěn)定循環(huán)性，容量保持率為90.0%，平均庫侖效率高達99.7%。超致密鋰金屬負極使無負極CC成為可能，實現(xiàn)7 Ah電池（506 Wh kg^-1，160次循環(huán)）的高能量密度和長循環(huán)壽命。由此證明，具有鋰離子導(dǎo)電通道的宏觀均勻界面層可以實現(xiàn)具有良好應(yīng)用潛力的鋰金屬電池。

他，28歲任北航教授，師從崔屹院士，入選福布斯30歲精英榜，新發(fā)第18篇Nat. Commun.！

相關(guān)工作以《Macroscopically uniform interface layer with Li⁺?conductive channels for high-performance Li metal batteries》為題在《Nature Communications》上發(fā)表。宮勇吉，2017年（28歲）加入北京航空航天大學(xué)，任教授、博士生導(dǎo)師，中組部第十三批“青年”入選者。1989年出生，2011年畢業(yè)于北京大學(xué)化學(xué)與分子工程學(xué)院，獲得本科學(xué)士學(xué)位；2015在美國萊斯大學(xué)獲得博士學(xué)位；2016-2017在美國斯坦福大學(xué)從事博士后研究。

值得注意的是，這是宮勇吉教授發(fā)表的第18篇Nature Communications！

圖文導(dǎo)讀

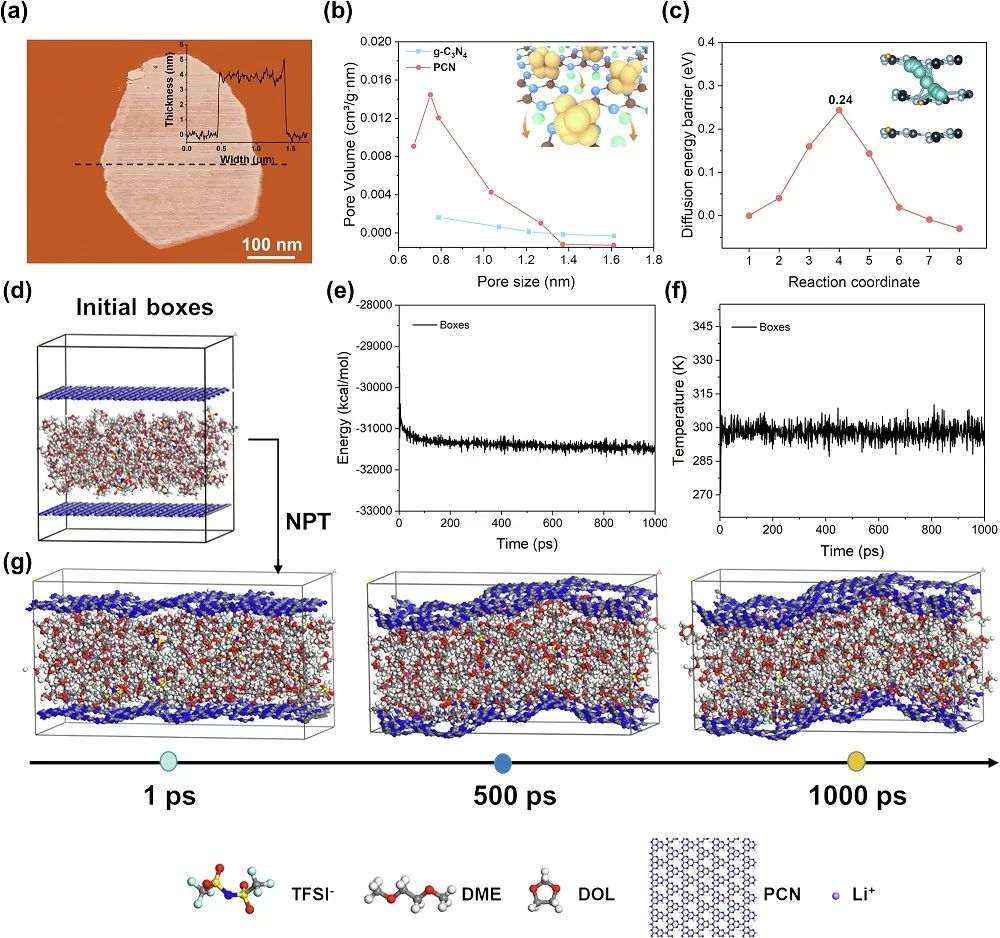

原子力顯微鏡（AFM）圖像顯示，PCN納米片的橫向尺寸小于1 μm，厚度約為4 nm，表明該方法可以有效地將g-C₃N₄剝離成小橫向尺寸和超薄的PCN納米片。孔徑分布表明，PCN納米片具有更多的微孔（~0.7 nm），表明PCN結(jié)構(gòu)具有微孔性質(zhì)。作者選擇溶解在142 DOL中的20個LiTFSI分子和96個DME分子作為模擬模型，系統(tǒng)在100 ps后達到平衡。在整個模擬過程中，可以觀察到PCN層有一些波動，但仍保持結(jié)構(gòu)穩(wěn)定性，未發(fā)生電解質(zhì)分子的滲透。因此，PCN在電壓驅(qū)動下可以有效地阻斷電解質(zhì)分子，同時選擇性地允許Li離子滲透。

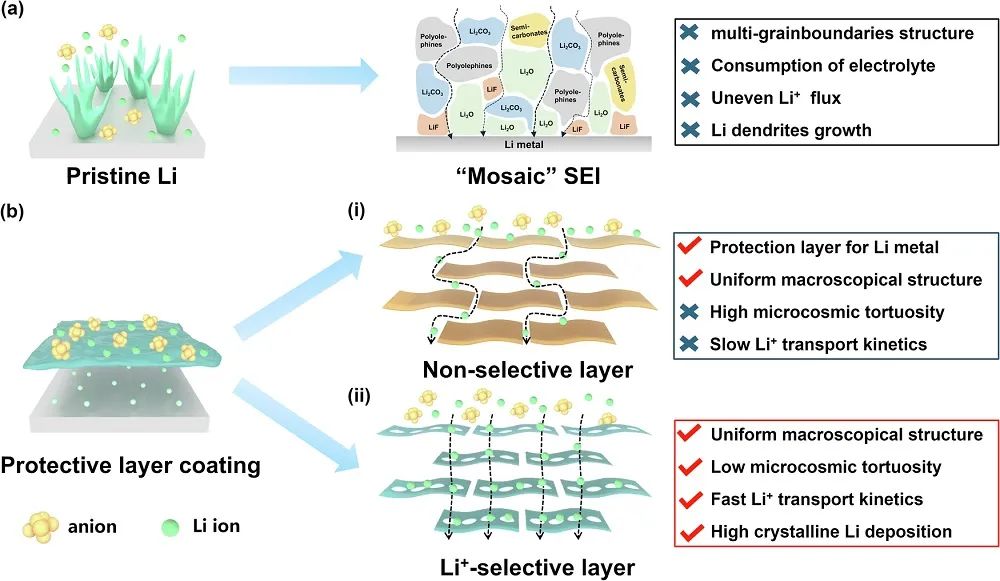

圖1.有無保護層的Li⁺傳輸過程示意圖

圖2. PCN保護層的Li⁺選擇性

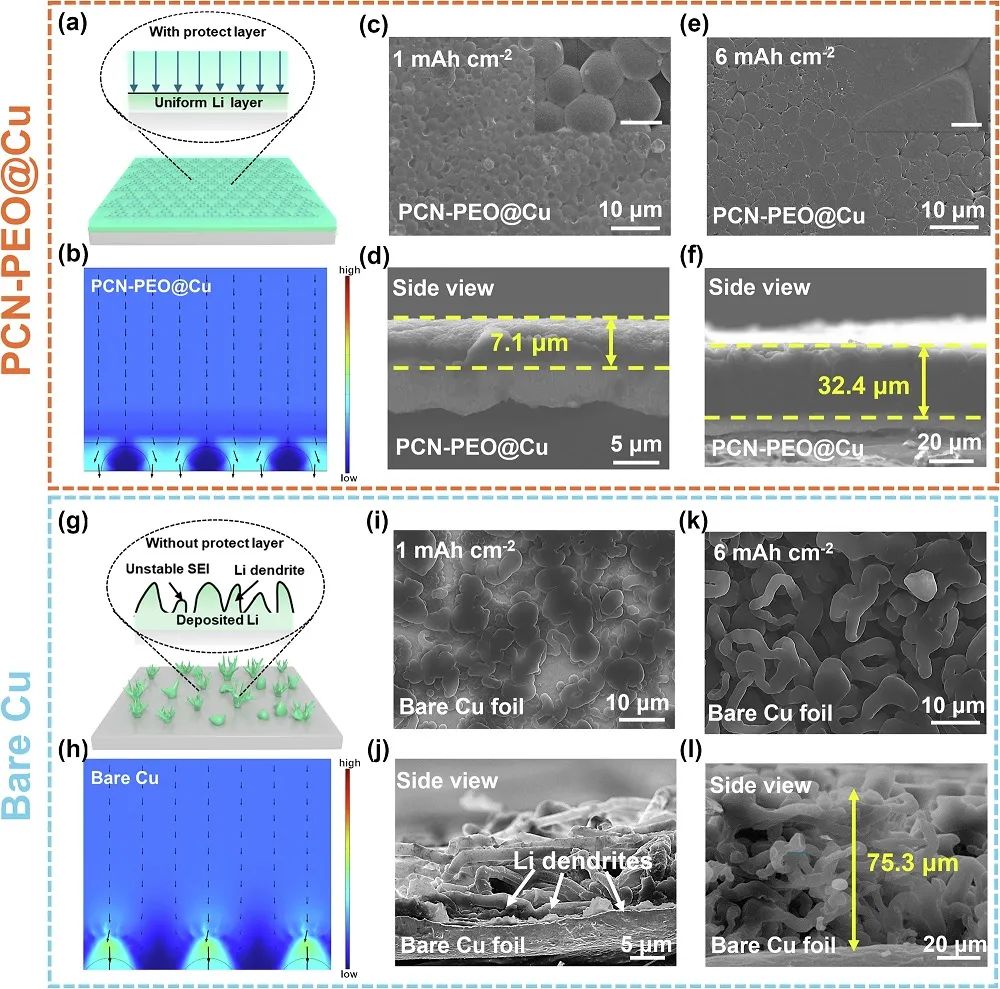

圖3.不同鍍鋰電極的演變

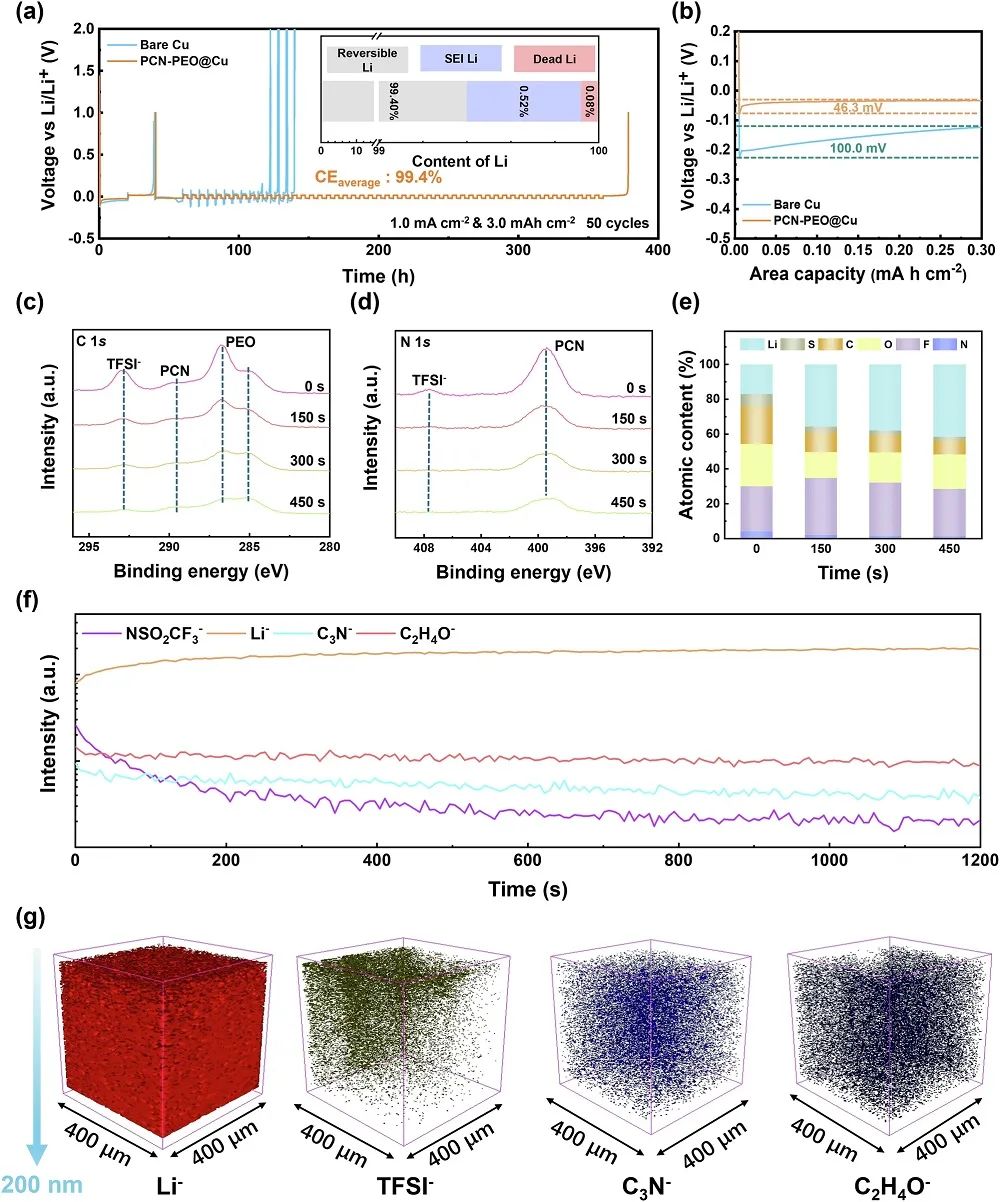

在電流密度為1 mA cm^-2、固定面積容量為3.0 mAh cm^-2時，經(jīng)過50次循環(huán)后，PCN-PEO@Cu電極獲得99.4%的高平均CE。在裸Cu電極初始鍍鋰過程中，電壓急降至-200.0 mV，過電位為100.0 mV，是PCN-PEO@Cu電極（46.3 mV）的兩倍多，表明PCN-PEO保護層具有較小的鋰沉積阻擋層。

圖4.半電池性能和界面層分析

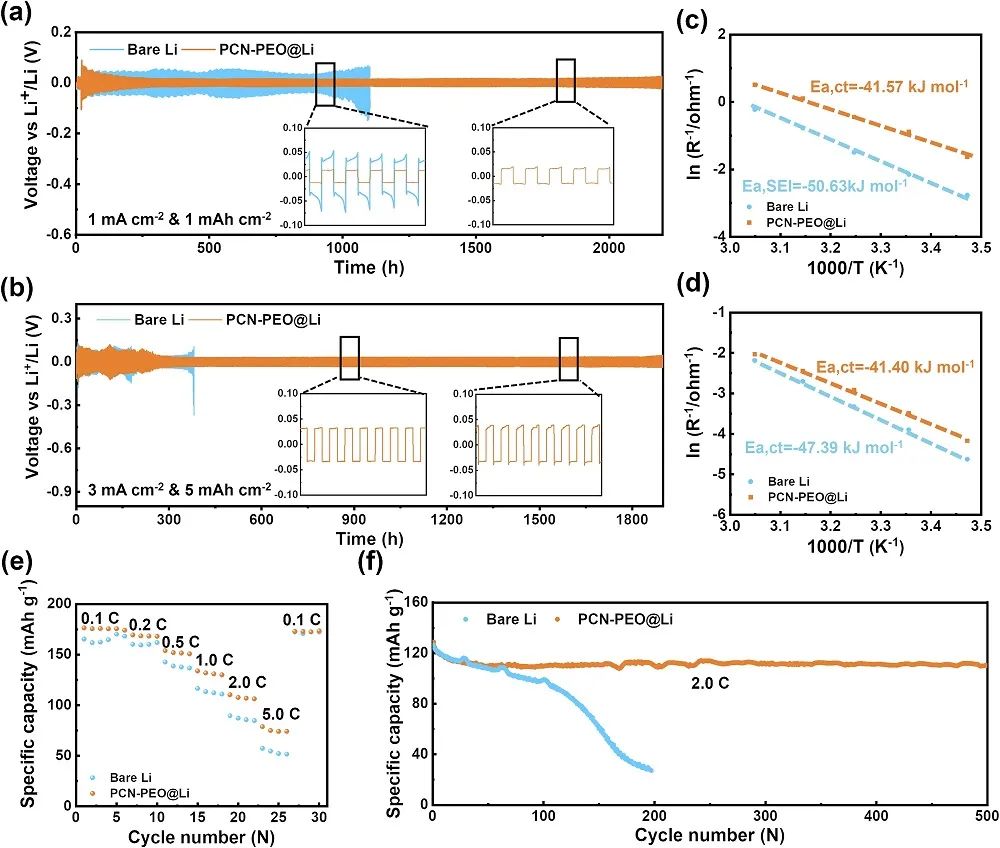

在1.0 mA cm^-2和1.0 mAh cm^-2下，具有PCN-PEO@Li電極的對稱電池的過電位為16.1 mV，表現(xiàn)出超過2000 h的穩(wěn)定和長時間的鋰沉積/剝離循環(huán)行為。即使在3.0 mA cm^-2下循環(huán)容量顯著增加到5.0 mAh cm^-2，PCN-PEO@Li電極也能達到1800 h以上，而裸Li在400 h后發(fā)生短路。PCN-PEO@Li電極的E_{a, SEI}為-41.57 kJ mol^-1，低于裸鋰電極的-50.63 kJ mol^-1。同時，PCN-PEO@Li電極的E_{a, ct}（-41.40 kJ mol^-1）也低于裸鋰（-47.39 kJ mol^-1），可能歸因于PCN-PEO保護層中的快速電荷轉(zhuǎn)移通道。

作者還組裝了LFP（1.8 mAh cm^-2）正極和50 μm PCN-PEO@Li負極的全電池，PCN-PEO@Li||LFP電池表現(xiàn)出優(yōu)異的倍率性能。當電流密度分別為0.1、0.2、0.5、1.0、2.0和5 C時，電池的可逆容量分別為175.7、169.6.、152.1、131.2、118.7和79.5 mAh g^-1，而在相同電流密度下，電池的可逆容量分別為171.8、169.4、146.0、119.0、91.2和56.6 mAh g^-1。此外，PCN-PEO@Li||LFP電池在2.0 C的高循環(huán)率下表現(xiàn)出超過500次的穩(wěn)定循環(huán)性能，容量保持率為90%（從122.4到110.2 mAh g^-1）。

圖5.扣式電池中PCN-PEO保護層的電化學(xué)性能

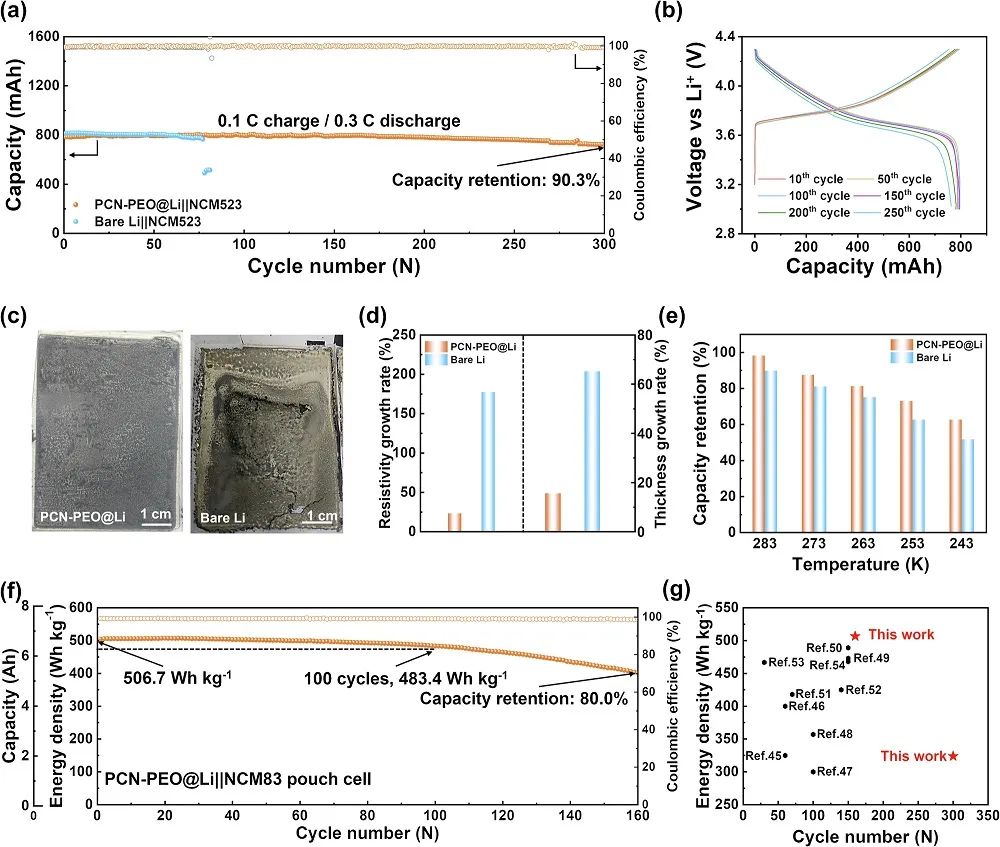

所組裝的PCN-PEO@Li||NCM523軟包電池實現(xiàn)了300多次穩(wěn)定循環(huán)性，容量保持率為90.3%，平均CE為99.7%，而g-C₃N₄-PEO@Li||NCM523和裸Li||NCM523軟包電池在90次和40次循環(huán)后出現(xiàn)突然失效。同時，PCN-PEO@Li軟包電池在長期循環(huán)過程中也表現(xiàn)出穩(wěn)定的充放電曲線，無明顯變化。此外，PCN-PEO@Li電極具有良好的結(jié)構(gòu)完整性，其電阻增長率為23.3%，低于裸鋰的177.3%，確保PCN-PEO@Li電極也可以作為CC。

在不同溫度下涂覆PCN-PEO保護層可獲得更高的容量保留率，~500 mAh PCN-PEO@Li軟包電池在-20 °C和-30 °C時的放電容量分別為380.6 mAh和325.7 mAh，而裸Li軟包電池在-20 °C和-30 °C時的放電容量分別為326.9 mAh和268.4 mAh。此外，PCN-PEO@Li||NCM83軟包電池在100次循環(huán)后保持了483.4 Wh kg^-1的高能量密度，并成功實現(xiàn)了160次循環(huán)，容量保持率為80%。對比已報道的其他具有人工SEI層的鋰金屬軟包電池，PCN-PEO保護層的鋰金屬軟包電池表現(xiàn)出顯著的高能量密度和循環(huán)性能。

圖6.鋰金屬軟包電池的電化學(xué)性能

文獻信息

Macroscopically uniform interface layer with Li⁺?conductive channels for high-performance Li metal batteries.?Nature Communications,?2024,

原創(chuàng)文章，作者：zhan1，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/11/22/1832df25bf/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

他，28歲任北航教授，師從崔屹院士，入選福布斯30歲精英榜，新發(fā)第18篇Nat. Commun.！

相關(guān)推薦
