博士生一作！他，回國即任985教授/博導，「國家高層次青年人才」，新發Nature Catalysis！

成果介紹

質子交換膜電解器是一種很有前途的綠色制氫技術，但其廣泛的商業化受到析氧反應（OER）的貴金屬催化劑的高成本和稀缺性的阻礙。最近在開發低成本、地球富含元素的酸性O(shè)ER電催化劑方面取得了進展，但對降解途徑知之甚少。這使得設計活性強的催化劑具有挑戰性。

華南理工大趙伯特教授、佐治亞理工學院劉美林教授等人回顧了近年來用于酸性O(shè)ER的富土催化劑的設計進展，研究了從器件水平到催化劑電子結構水平的降解機制，并重點介紹了相關的表征技術。作者討論了催化劑的熱力學和動力學穩定性，并提出了電化學數據的定量比較分析，以評估不同的材料和催化劑的設計策略。作者還研究了質子交換膜水電解槽中催化劑的性能，并討論了該領域的關鍵科學挑戰和未來前景。

相關工作以《Earth-abundant electrocatalysts for acidic oxygen evolution》為題在《Nature Catalysis》上發表論文。第一作者：華南理工大學環境與能源學院2022級博士生萬仁典。

博士生一作！他，回國即任985教授/博導，「國家高層次青年人才」，新發Nature Catalysis！

趙伯特教授、博導，本文通訊作者，Clarivate全球“高被引科學家”，2022 Energy& Fuels Rising Star。長期致力于環境與能源領域高效電催化劑和快速儲能材料的理性設計、可控合成與原位表征，聚焦動態電催化設計。個人主頁：https://www2.scut.edu.cn/cese/zbt/main.htm

圖文介紹

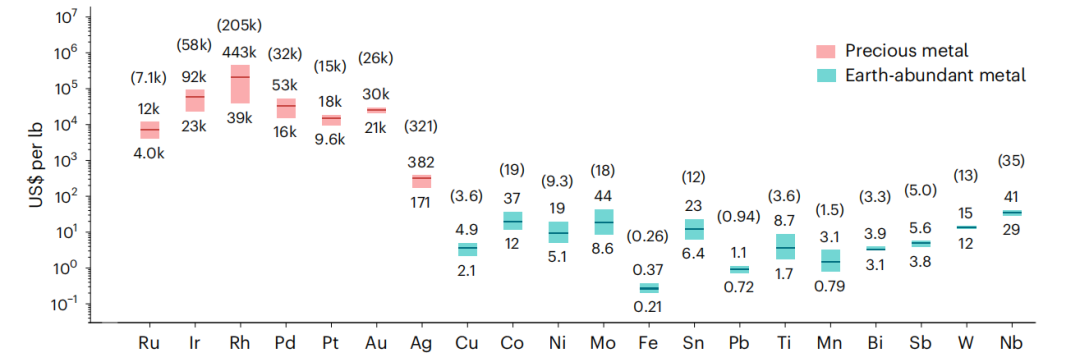

圖1 貴金屬和地球資源豐富的金屬的價格

在PEM電解器中，酸性和腐蝕性環境對OER催化劑提出了重大挑戰。貴金屬氧化物，特別是銥的氧化物，因其在酸性環境中的高活性和穩定性而成為PEM電解中的OER催化劑。然而，銥是昂貴的，平均價格為58000美元/磅，明顯高于地球上豐富的金屬，如鈷、鐵和錳(圖1)。銥的高成本促使人們努力減少它的使用。然而，貴金屬的稀缺性對PEM電解器的擴大構成了障礙。例如，達到太瓦的水平需要大約相當于40年的銥產量。使用低成本、地球富含的元素來取代貴金屬，有可能顯著降低成本并加速擴大規模。

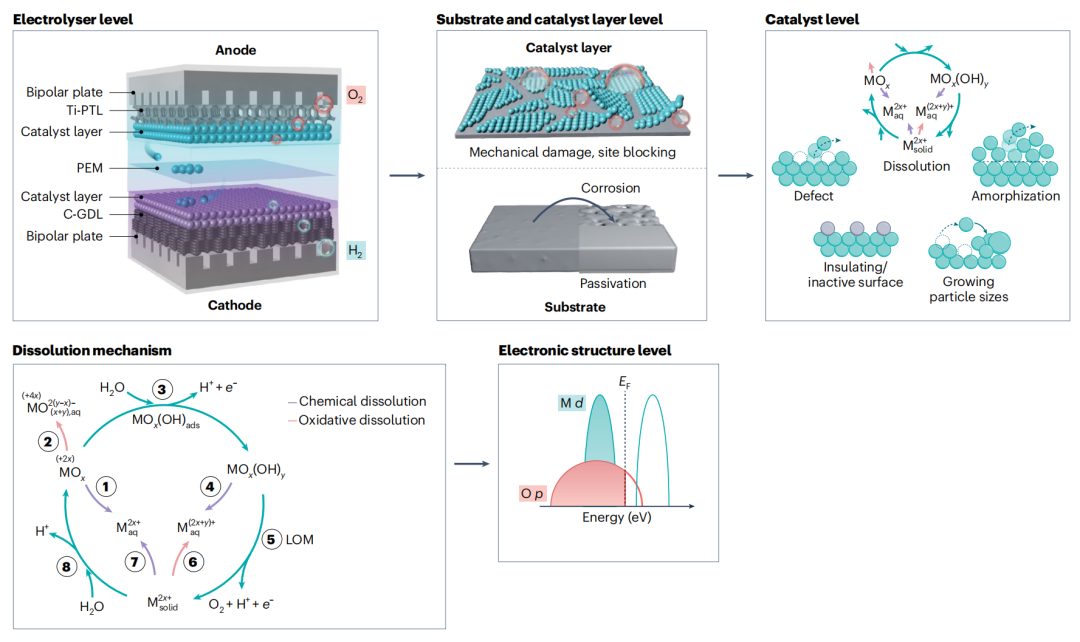

圖2 酸性O(shè)ER條件下不同程度的降解機制

本文首先綜述了OER催化劑在PEM水電解槽和液體電解質電池中的降解機理，不僅包括地球富含元素的催化劑，還包括含有貴金屬元素的催化劑。從水電解器裝置層面出發，最終到達催化劑電子結構層面(圖2)。本文分別討論了催化劑在PEM水電解器和液體電解質中的降解機理，并解釋了它們的區別。并對表征技術進行了綜述。

例如，催化劑在OER過程中的溶解取決于組成物的性質、反應條件(例如，施加電位和局部pH值)和OER反應機理。為了更好地理解溶解機理，以金屬氧化物催化劑(MO_x，在酸性O(shè)ER條件下被廣泛研究的催化劑家族)為例，在最近文獻的基礎上構建了溶解途徑圖(圖2)，其中包括貴金屬基催化劑和土富金屬基催化劑。金屬基催化劑的溶解與pH值和外加電壓高度相關，可以用Pourbaix圖來預測。溶解過程可分為化學溶解(金屬氧化物與電解液中的質子反應)和電化學氧化溶解(金屬氧化物被氧化成不穩定的物質)。

針對催化劑的電子結構，金屬氧化物被廣泛用作OER電催化劑。它們的活性和穩定性與它們的電子結構有關，包括金屬的d帶(M d)、O的p帶(O p)及其相互作用。在PEM水電解槽中，局部結構，特別是電子構型，可能潛在地影響催化劑金屬陽離子的溶解，從而影響PEM水電解槽的耐久性。例如，具有更多平面氧原子(即共用角的MnO₆八面體)的γ-MnO₂催化劑由于溶解減少而表現出更好的耐久性，這可能是因?yàn)榕c平面氧相關的O的p態具有較低的能級。

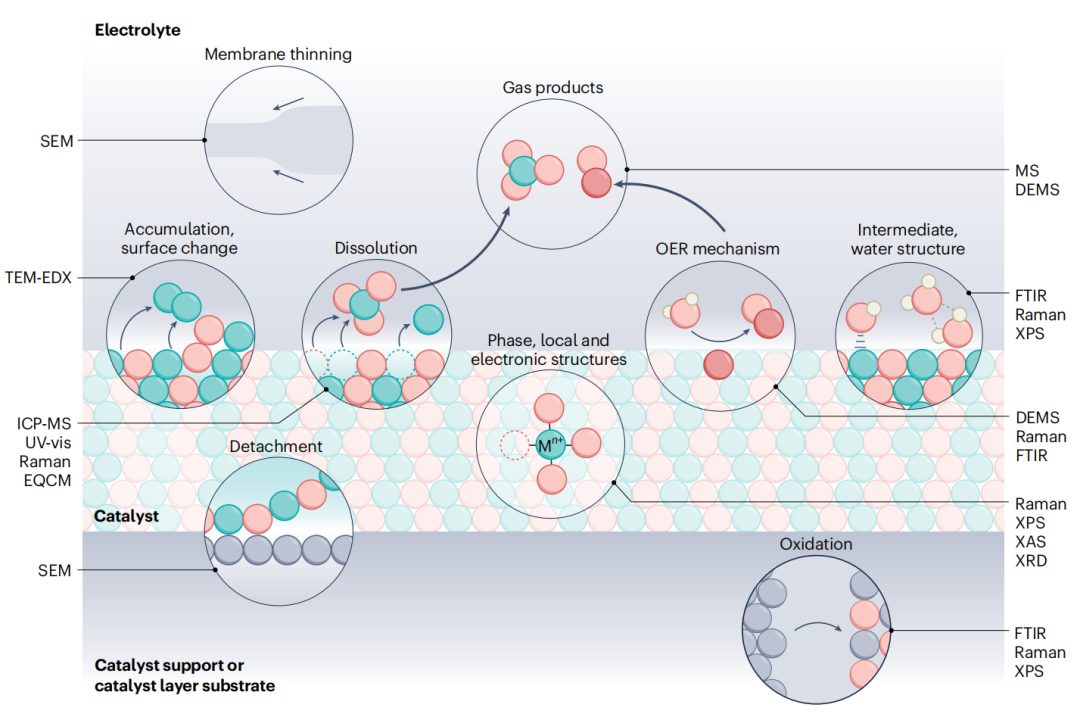

圖3 研究酸性O(shè)ER的典型表征技術

先進的表征技術在克服與理解酸性O(shè)ER的性能退化和反應機制相關的知識障礙方面發揮了關鍵作用(圖3)。這些技術用于MEAs和液體電解質電池，可以分析性能退化和反應機理，從而深入了解膜變化、氣體產物、反應中間體、催化劑溶解、結構變化、基底變化等。這個數字是基于對文獻中報道的典型技術的調查，但不包括所有可用的方法。如掃描電子顯微鏡；TEM-EDX，透射電子顯微鏡能量色散X射線光譜學；電化學石英晶體微天平；微分電化學質譜法；FTIR；XPS；XRD。

圖4 在25℃的水溶液中，地球資源豐富的金屬的Pourbaix圖

在對降解機制的討論的基礎上，選擇一種合適的催化劑組成是至關重要的，它可以承受OER苛刻的酸性條件。用Pourbaix圖可以預測水電化學體系的熱力學穩定相，它表明了在不同電位/pH范圍內的平衡狀態。通過對酸性O(shè)ER催化劑金屬元素的計算Pourbaix圖的分析，討論了電催化劑的熱力學穩定性。此外，還對其溶出動力學和評價方法進行了綜述。

圖4顯示了Pourbaix圖，該圖基于25°C下不同金屬-水體系下溶劑化和固體物質的形成能（使用DFT預測）。鈷、錳和鐵，通常用于酸性O(shè)ER的催化劑，在不同的離子濃度下呈現在圖4a-f中。隨著離子濃度的增加，鈷、錳和鐵等固體物質的穩定區域擴大。鈷在整個pH范圍內(0-14)形成固體物質，如CoHO₂，即使在高電位下(E≥1.8 V)也保持穩定，這表明鈷基催化劑在高電位下的酸性O(shè)ER很有前景。相比之下，錳和鐵在高電位下表現出不穩定性，分別形成MnO₄^–和FeO₄^2-等可溶性物質。先前的實驗結果也顯示了錳基催化劑在高電位下的不穩定性。pH<2時Fe³⁺離子的存在表明鐵在惡劣的酸性和氧化條件下具有不穩定性(圖4c)。

圖4g-i為離子濃度為1×10^-6 mol l^-1時鎳、鉬和銅的Pourbaix圖。其中，鎳在酸性O(shè)ER條件下是最不穩定的，但在堿性介質中仍保持固體形態。然而，鎳基催化劑，如硫化鎳或磷化鎳，可以針對酸性O(shè)ER進行定制。與鎳相比，鉬在酸性介質中更穩定，而在堿性介質中不穩定，分別形成MoO₃和MoO₄^2-。銅在寬pH范圍內的高電位下相對穩定。潛在的酸穩定金屬的Pourbaix圖如圖4j所示，其中包括鈮、鉍、銻、錫、鉛、鉈、鈦和鎢。在酸性O(shè)ER條件下，鈮在1×10^-6 mol l^-1時不穩定，而在1×10^-4 mol l^-1時穩定。這些金屬大多具有較高的耐酸性，在pH為0-4的OER電位下表現為固體形態。

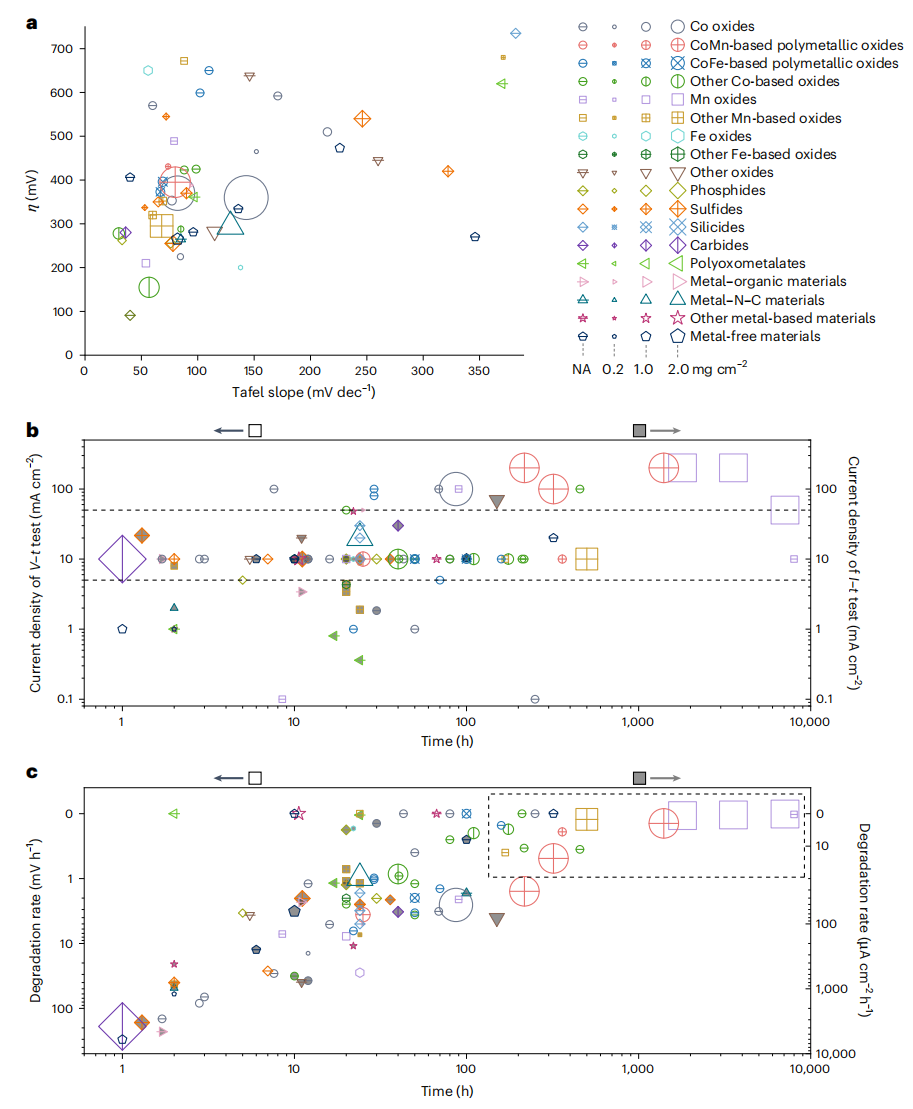

圖5 催化劑OER活性和穩定性的比較

為了探索獲得高穩定性和卓越活性的設計準則，查閱了文獻，對不同材料的電化學數據(圖5)和豐富的酸性O(shè)ER催化劑的設計策略(圖6)進行了定量比較分析。性能數據是從三電極液體結構中獲得的，這種結構通常用于篩選新開發的催化劑。此外，總結了PEM水電解槽的可用性能(圖7)。

圖5顯示了各種催化劑的活性和穩定性。廣泛報道的氧化物又進一步細分為含鈷、含錳或含鐵的氧化物和其他氧化物。為了討論活性，給出了幾何電流密度為10 mA cm_geo^-2時的過電位(η)，以及各種OER催化劑的Tafel斜率和質量負載，如圖5a所示。然而，對于PEM水電解應用，10 mA cm_geo^-2的電流密度太低，工作電流密度需要達到1000 mA cm_geo^-2或更高。在圖5a所示的催化劑中，鈷和錳是高活性催化劑中常用的元素，尤其是鈷，說明它是酸性O(shè)ER的關鍵活性位點。此外，氮、磷、硫、碳等元素由于具有較強的電負性，在提高鈷/錳基催化劑的活性方面起著重要作用。

不同催化劑在耐久性測試時間和電流密度方面的電化學穩定性如圖5b所示。大多數催化劑在電流密度范圍為5至50 mA cm^-2（如水平虛線所示），特別是在10 mA cm^-2的電流密度下進行了測試。在低電流密度(≤1 mA cm_geo^-2)下測試了多金屬氧酸鹽催化劑。大多數無金屬材料、M-N-C材料和金屬-有機材料在<5 mA cm_geo^-2的低電流密度下進行了耐久性測試，其中一些材料的耐久性測試時間很短(≤2 h)。相比之下，氧化物材料，特別是含鈷氧化物，在≥50 mA cm_geo^-2的電流密度下進行了測試，表明它們在酸性電解質中的高電流或電位下是穩定的。

圖5c給出了不同催化劑的耐久性測試時間和平均降解率。大量碳基材料(即碳化物、M-N-C和無金屬材料)、硫化物和金屬-有機材料的穩定性較差，耐久性測試時間≤10 h，降解速率>為10 mV h^-1或>為200 μA cm^-2 h^-1。相比之下，磷化物和硅化物催化劑的降解率較低(<6 mV h^-1或<100 mV h^-1)。

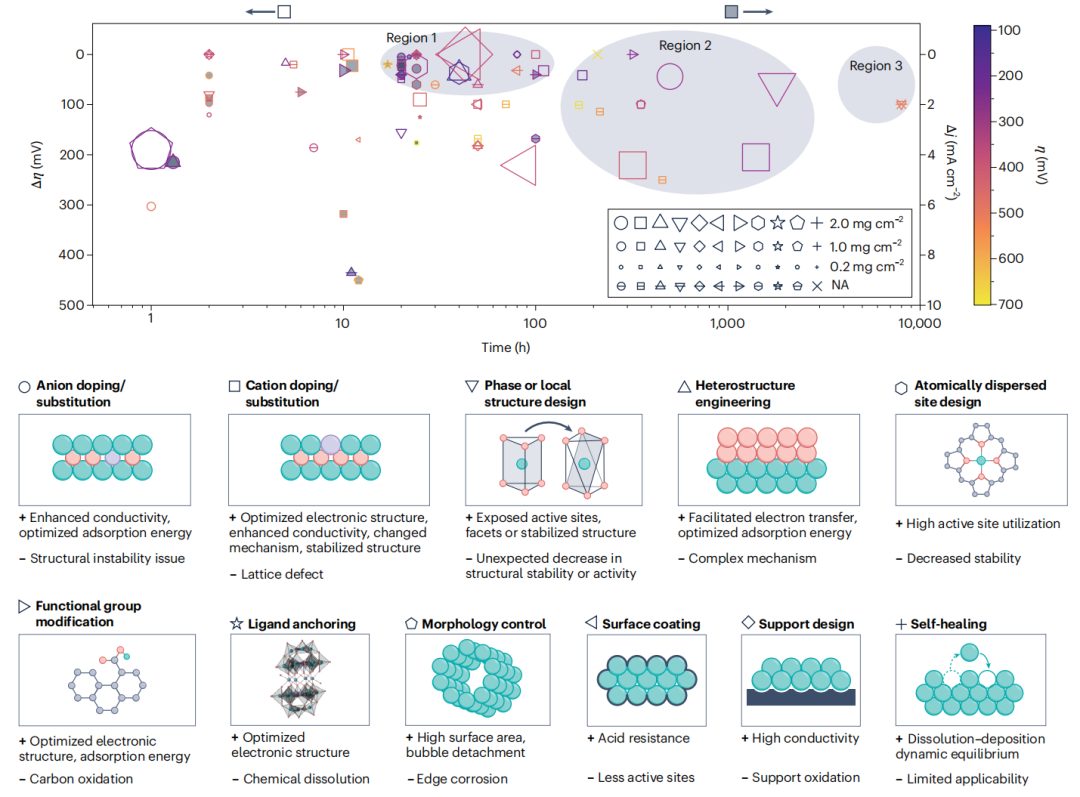

圖6 不同策略下催化劑OER活性和穩定性的比較

在這些策略中，離子摻雜/取代是近年來應用最廣泛的。如圖6(上)所示，使用這種策略的催化劑可以在區域1（過電位或電流密度變化很小）和區域2（耐久性測試時間長）中找到。一些采用這種策略的催化劑要么具有高穩定性，要么具有高活性，而不是兩者兼而有之。這一現象在其他策略中也存在。例如，幾種采用形貌控制和異質結構工程的催化劑表現出較高的活性，但穩定性較差。

總體而言，在區域2或3的長期耐久性測試中，使用離子摻雜/取代、相或局部結構設計和自我修復策略的催化劑在液體電解質中表現出卓越的穩定性。在區域1中使用功能基團修飾、支撐設計和表面涂層等策略的電池，其過電位或電流密度變化很小，表明其有可能延長使用壽命。在單一催化劑中結合多種策略可以充分利用每種策略的優勢，例如結合陽離子摻雜/取代和形態控制，異質結構工程和原子分散位點設計，相或局部結構設計和自我修復，或載體設計和表面涂層。

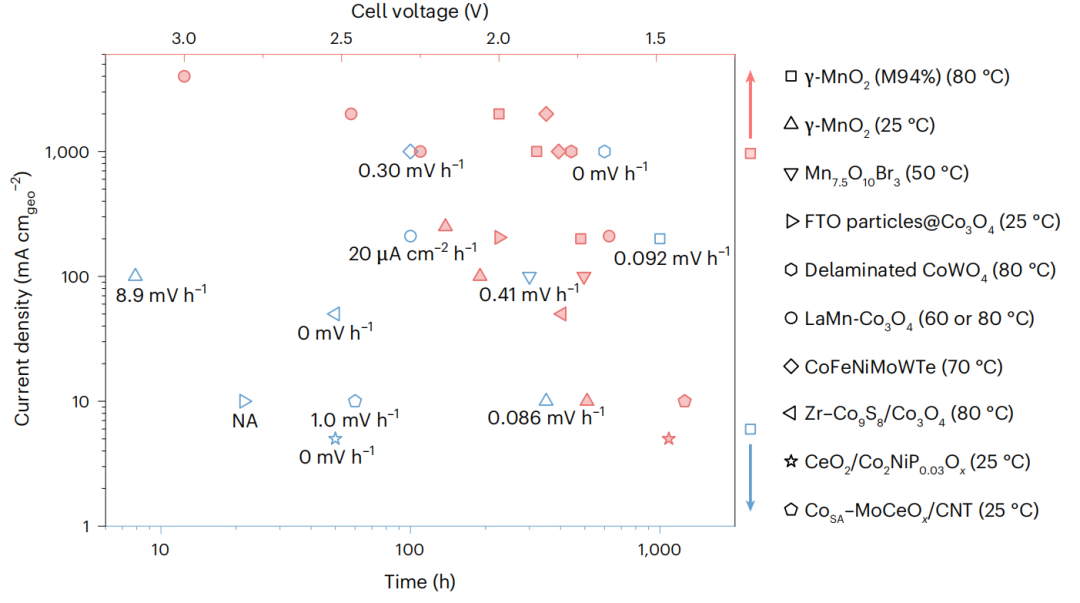

圖7 PEM電解槽中催化劑的活性和穩定性

大多數在液體電解質中有效的策略也可以應用于PEM水電解器，包括離子摻雜/取代，相或局部結構設計，原子分散位點設計和異質結構工程(圖7)。然而，有些策略可能不適用。自修復策略在PEM水電解槽中的應用受到陽離子污染的挑戰，但在基于溶液的系統(如人工光合作用)中表現優異。在混合系統中，生物相容性自修復電極可以在低驅動電壓下分解水，磷酸鈷OER催化劑可以回收溶液中浸出的Co²⁺(對細菌有毒)。考慮到氧化問題，涉及碳的策略(例如，原子分散位點設計、官能團修飾、表面涂層和支撐設計)對PEM水電解槽的長期商業應用提出了挑戰。然而，非碳替代品，如TiO₂涂層/載體，為催化劑的開發提供了很好的潛力。

文獻信息

Earth-abundant electrocatalysts for acidic oxygen evolution，Nature Catalysis，2024.
