超薄低電阻導體是超大規模納米電子學中不可或缺的材料，廣泛應用于密集邏輯和存儲器件、神經形態計算及自旋電子器件等領域。與傳統的金屬材料相比，超薄導體在減小電壓降、降低信號延遲以及減少功率消耗方面具有明顯優勢。然而，常規金屬材料在薄膜或納米線的尺寸減小到電子平均自由程以下時，由于電子與表面散射的影響，其電阻率會顯著增加，這限制了其在納米尺度電子器件中的應用。例如，亞5納米厚的銅或銠薄膜的電阻率比塊體材料大一個數量級，從而導致高能耗和性能瓶頸。因此，如何尋找電阻率低且具備表面導電特性的材料成為了超薄電子器件發展的關鍵挑戰。

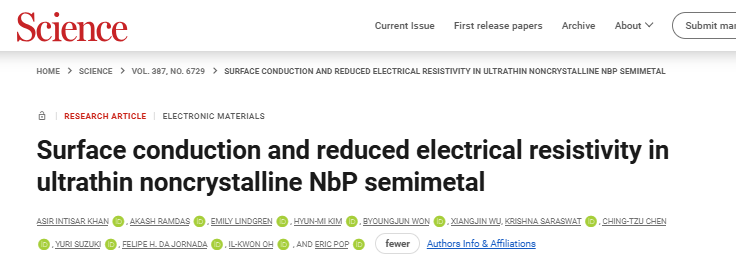

有鑒于此，斯坦福大學Eric Po教授課題組以及亞洲大學Il-Kwon Oh教授合作在《Science》上發表題為“Surface conduction and reduced electrical resistivity in ultrathin noncrystalline NbP semimetal”的最新論文。該團隊設計并制備了非晶磷化鈮（NbP）薄膜，并成功實現了其在超薄尺寸下的低電阻特性。與傳統金屬材料相比，NbP作為拓撲半金屬，其表面態在拓撲上受到保護，能夠有效避免雜質散射，進而增強其電導性。通過低溫（400°C）沉積方法，研究團隊制備了厚度小于5納米的NbP薄膜，發現這些薄膜在室溫下的電阻率顯著低于傳統金屬（例如銅和銠），尤其是1.5納米厚的NbP薄膜，其電阻率比塊體NbP薄膜低達六倍，甚至低于相同厚度的常規金屬。

此外，通過進一步的分析，團隊發現NbP薄膜表現出局部納米晶短程有序的無定形結構，這種結構特性使得表面通道的導電性占主導地位，推動了其在超薄薄膜中的低電阻表現。這一發現不僅為實現低電阻的超薄導體材料提供了新的路徑，而且有望在未來的納米電子學應用中克服常規金屬的局限性，為高效能、低功耗的超大規模集成電路提供理論基礎和技術支持。

1. 實驗首次觀察到非晶NbP半金屬薄膜在減小厚度至約1.5納米時電阻率顯著降低，比塊體NbP薄膜的電阻率低六倍。實驗發現，超薄NbP薄膜的電阻率在室溫下為34微歐·厘米，明顯低于常規金屬在相同厚度下的電阻率。

2. 實驗通過在較低溫度（400°C）下沉積非晶NbP薄膜，分析了其厚度與電阻率的關系。結果表明，薄于5納米的NbP薄膜展現出較低的有效電阻率，歸因于薄膜表面通道的導電性，隨著厚度減小，表面載流子密度和遷移率增大，導致電阻率降低。

3. 實驗發現，NbP薄膜具有局部納米晶短程有序結構，而非完全晶體結構。通過表面導電的作用，非晶NbP在超薄厚度下保持較低的電阻率，提供了比傳統金屬更優的導電性能。

4. 實驗通過與傳統金屬和其他半金屬材料（如NbAs、WTe2）對比，揭示了非晶NbP薄膜在納米尺度下具有巨大的應用潛力，為超薄低電阻材料的未來應用提供了理論支持，特別是在超大規模納米電子學、神經形態計算和自旋電子器件領域。

圖1. NbP/Nb薄膜堆疊與室溫電阻率

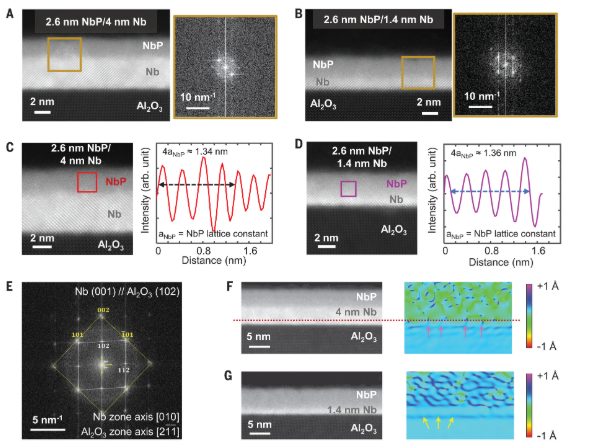

圖2. 超薄NbP/Nb異質結構的微觀結構細節

圖3. NbP/Nb和NbP的溫度依賴性輸運特性

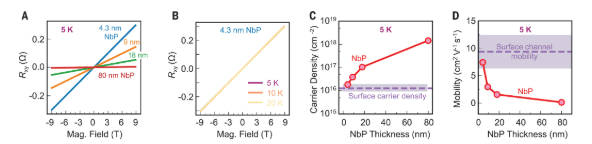

圖4. NbP薄膜的霍爾測量和載流子密度

本文發現非晶NbP薄膜在超薄尺度下表現出與傳統金屬完全不同的電阻率趨勢：隨著薄膜厚度的減小，其電阻率顯著降低，而這一現象在大多數金屬中是由于電子與表面散射導致電阻率增大的反向結果。

具體而言，亞5納米的NbP薄膜在室溫下的電阻率低于同厚度的常規金屬，這為設計低電阻率、超薄互連材料提供了新的可能性。其次，實驗結果表明，表面導電通道是NbP薄膜電阻率降低的根本原因，尤其是在厚度小于約18納米時，表面導電主導了薄膜的電輸運行為。

這一發現為進一步理解表面態導電機制提供了有價值的理論依據，并推動了非晶Weyl半金屬等新型材料的應用研究。最后，低溫沉積技術與大面積濺射法相結合，使得這些超薄拓撲半金屬薄膜具有廣泛的微電子加工兼容性，為未來高密度電子器件中的低電阻率互連提供了創新性的技術路徑。

Asir Intisar Khan et al. ,Surface conduction and reduced electrical resistivity in ultrathin noncrystalline NbP semimetal.Science387,62-67(2025).
